JST GH مقابل PH: أي موصل يناسب مجموعة الكابلات لديك؟

JST GH وPH نظامان مختلفان لتوصيل الأسلاك باللوحة. يتميز GH بتباعد أصغر بين الملامسات ولسان قفل خارجي، بينما يستخدم PH تباعدًا أكبر وواجهة تزاوج مختلفة. ولا يُعد أي منهما بديلًا مباشرًا للآخر. مع اللوحة الموجودة، حدّد موصل اللوحة أولًا. وفي التصميم الجديد، قارن الاتصال كاملًا: الأجزاء المتزاوجة والسلك ومساحة التوجيه وعملية التجميع وظروف التشغيل.

اختيار سريع: ادرس GH عندما يلائم التصميمَ تباعدٌ صغير بين الدوائر ولسان قفل يسهل الوصول إليه. وادرس PH عندما تلائم التصميمَ واجهته الأكبر وتوليفات الأسلاك والملامسات المتاحة وخيارات التركيب على اللوحة. اسم السلسلة وحده لا يحدد ضفيرة مكتملة.

مقارنة سريعة بين GH وPH

هذه قيم مرجعية من كتالوجات JST الأصلية، جرى التحقق منها في 29 سبتمبر 2026. وهي ليست تصنيفًا لكل خيار سلك أو لمجموعة مكتملة من Zeakka أو لموصل بديل.

البند	JST GH	JST PH
تباعد الملامسات	1.25 mm	2.00 mm
بنية التثبيت	لسان قفل خارجي	شكل تثبيت مختلف؛ ليس نظام القفل الخارجي نفسه
نطاق أجسام الموصل القياسية في الكتالوج المشار إليه	2–15 دائرة	2–16 دائرة
التيار المقنن في الكتالوج	1 A AC/DC مع AWG 26	2 A AC/DC مع AWG 24
الجهد المقنن في الكتالوج	50 V AC/DC	100 V AC/DC
نطاق الحرارة في الكتالوج	−40 إلى +105 °C، شاملًا ارتفاع الحرارة الناتج عن التيار	−40 إلى +105 °C، شاملًا ارتفاع الحرارة الناتج عن التيار
مثال لملامس قياسي	SSHL-002T-P0.2: AWG 30–26؛ قطر العازل الخارجي 0.76–1.00 mm	SPH-002T-P0.5S: AWG 30–24؛ قطر العازل الخارجي 0.8–1.5 mm
مثال لملامس سلك أدق	تحقّق من ملامس GH المحدد	SPH-004T-P0.5S: AWG 32–28؛ قطر العازل الخارجي 0.5–0.9 mm
مثال لجسم الموصل	GHR-04V-S	PHR-4
خيارات جانب اللوحة المعروضة	SMT، إدخال علوي وجانبي	تركيب عبر الثقوب وSMT، إدخال علوي وجانبي

المصادر: كتالوج JST GH، الصفحات 1–3؛ كتالوج JST PH، الصفحات 1–3. أكّد الرسومات الحالية ولواحق أرقام الطلب الكاملة قبل اعتماد التصنيع.

لا تفسّر صف التيار على أنه «كل ضفيرة PH تحمل ضعف التيار». حدّد الحمل وحرارة المحيط والدوائر المشغولة ودورة التشغيل، ثم تحقّق من المجموعة المختارة. كذلك لا تستخدم نطاق حرارة الموصل في الكتالوج بوصفه تصنيفًا لحرارة عازل الكابل.

تصفّح الموصلات البديلة لسلسلة GH والموصلات البديلة لسلسلة PH. تتناول صفحات المنتجات هذه البدائل؛ اختر جسم الموصل والملامس وواجهة التزاوج الدقيقة لتطبيقك.

حدّد هوية الموصل قبل مقارنة البدائل

ابدأ برقم موصل PCB أو رسم الجهاز أو قائمة المواد المعتمدة. إذا لم تتوفر إلا عينة، فسجّل عدد الدوائر والتباعد بين مراكز الملامسات ووجه التزاوج وخصائص الاستقطاب واتجاه خروج الأسلاك. صوّر جسم الموصل وموصل اللوحة معًا. الجسم الأبيض أو الوصف العام لدى البائع «كابل JST» لا يحددان السلسلة.

قِس بين مراكز الملامسات، لا عبر الجسم البلاستيكي. في موصل ذي أربعة مواضع، تمتد المسافة بين مركزي الملامس الأول والأخير عبر ثلاثة تباعدات: 3.75 mm لـGH و6.00 mm لـPH. يفيد ذلك في الفحص الأولي، لكنه ليس دليلًا كافيًا على الهوية.

يجب أن يشتبك لسان GH الخارجي وأن يظل الوصول إليه ممكنًا لتحريره. لا يستخدم PH شكل لسان القفل الخارجي نفسه. قارن زوج التزاوج الفعلي بدل الحكم على التثبيت من صورة واحدة. لا تستنتج التأهيل للاهتزاز من وجود قفل، ولا تُدخل بالقوة جسمًا يبدو شبه متوافق.

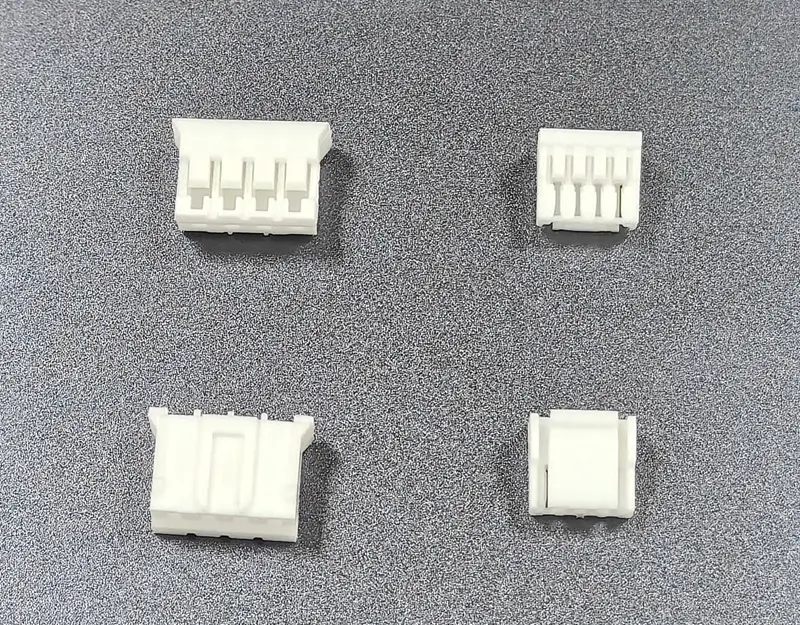

أجسام موصلات بديلة لسلسلتي GH وPH، معروضة للمقارنة البصرية. مواصفات كتالوج JST الأصلي لا تحدد تصنيفات هذه العينات.

لماذا لا يمكن استبدال GH وPH أحدهما بالآخر؟

يتجاوز الاختلاف التباعد. يجب أن يشكّل جسم الموصل والملامسات وموصل اللوحة ونمط التركيب على PCB نظام التزاوج المقصود. إعادة استخدام طرف PH داخل جسم GH، أو تبديل جسم جانب الكابل وحده، أو ثني الملامسات لإحداث اتصال، ليست بدائل مقبولة.

عادةً ما يتطلب تغيير السلسلة في مراجعة تصميم جديدة تقييمًا منسقًا لموصل اللوحة وتخطيط PCB وقائمة مواد الضفيرة وعملية الكبس والخلوص داخل الغلاف ورسم الفحص. انقل تعيين الأطراف الكهربائي صراحةً إلى المراجعة الجديدة؛ تطابق عدد الدوائر لا يثبت تطابق القطبية.

يمكن لكابل GH إلى PH أن يصل واجهتين مختلفتين، تتزاوج كل منهما بشكل صحيح عند طرفها. لكنه لا يجعل GH وPH يتزاوجان مباشرةً. حدّد مرجعي الطرفين وخريطة التوصيل الكاملة من طرف إلى طرف، بما في ذلك المواضع المتروكة دون استخدام عمدًا.

اختر على أساس المجموعة، لا التباعد وحده

المنتج الموجود يحتوي بالفعل على موصل لوحة

احتفظ بواجهة التزاوج المعتمدة، ما لم يأذن مالك المنتج بتغيير التصميم. اطلب رقم موصل اللوحة كاملًا ورسم التزاوج قبل تحديد ضفيرة بديلة. عند وجود عينة مجهولة، احسم الهوية قبل تسعير جزء يُفترض أنه متوافق.

التصميم الجديد محدود المساحة على اللوحة أو داخل الغلاف

قارن الرسم الكامل لموصل اللوحة المختار واتجاه التزاوج والمنطقة الواجب إبقاؤها خالية. يقلل التباعد الدقيق المسافة بين الملامسات، لكنه لا يثبت وحده صغر الحيز الكلي بعد التجميع. احسب الوصول بالإصبع أو الأداة، ومسافة الإدخال، ومساحة انحناء الأسلاك، والخلوص من الأغطية. قد يغيّر الإدخال الجانبي مسألة التوجيه بصورة كبيرة.

متطلبات السلك أو الكهرباء تحسم القرار

تحقّق من مقاس الموصل الكهربائي وقطر العازل الخارجي مقابل الطرف المحدد. قد يختلف قطر عازل سلكين لهما AWG نفسه. إذا كان السلك المعتمد خارج نطاق الطرف، فأعد النظر في الطرف أو السلك أو السلسلة بدل إزالة جزء من العازل لفرض الملاءمة.

الاتصال يحتاج إلى وصول للصيانة أو يتعرض للحركة

فكّر كيف سيحرر الفني الموصل دون شد الأسلاك. عرّف دعم الكابل وتخفيف الشد منفصلين عن تثبيت الموصل. للاهتزاز أو المناولة المتكررة، ضع معايير قبول خاصة بالتطبيق واطلب أدلة للتكوين المختار؛ هذه المقارنة لا تؤهّل أيًا من النظامين لتلك البيئة.

تفاصيل الكبس والضفيرة الواجب حسمها قبل الطلب

استخدم الطرف المحدد وعملية كبس مناسبة ومتحققًا منها لتوليفته مع السلك. اتفق على كيفية فحص كبس الموصل الكهربائي ودعم العازل وطول التجريد واستقرار الطرف في موضعه. يجب أن يتناول القبول الاتصال المورّد فعليًا، لا صورة عامة لكبس جيد.

يتوفر في PH أيضًا طرف منخفض قوة الإدخال، SPH-002T-P0.5L. يذكر كتالوج JST PH، الصفحة 2، اختلاف متطلبات ارتفاع الكبس وانخفاض مقاومة الاهتزاز لهذا الإصدار. لا تستبدله لمجرد تشابه رقم الجزء. كذلك يستبعد كتالوج GH أطراف سلسلة SSHL-003 من الاستخدام مع GH. هذه أمثلة على ضرورة إدراج مرجع الطرف في رسم المجموعة.

قسّم التخصيص إلى ثلاثة قرارات:

• الاتصال: نهاية مجهزة واحدة أو نهايتان، وواجهات التزاوج، وترتيب الفروع، وتعيين الأطراف.
• السلك والأبعاد: الموصل الكهربائي والعازل والألوان والطول النهائي والتفاوتات ومواضع قياس الطول.
• الحماية والتعريف: الغلاف أو الأنبوب المتقلص حراريًا أو الملصقات أو الحماية الأخرى المطلوبة، وفق مراجعة المشروع.

اتفق خلال طلب عرض السعر على فحوص الاستمرارية والقصر وأي معايير لاختبار السحب ومتطلبات اعتماد العينات. تتطلب الاختبارات البيئية أو الميكانيكية الإضافية طريقة ونطاقًا متفقًا عليهما؛ ولا يتضمنها اختيار سلسلة موصل بحد ذاته.

تجهيز طلب عرض سعر لكابل GH أو PH

أرسل مراجع جسم الموصل وموصل اللوحة المتزاوج ومرجع الطرف إن كان محددًا وعدد الدوائر ورسم توصيل مسمّى من طرف إلى طرف. أضف مواصفات السلك وقطر العازل والطول والتفاوت والكمية وظروف التشغيل ومتطلبات القبول. إذا كانت الهوية غير مؤكدة، فأرفق صورًا واضحة وأبعادًا، وبيّن التفاصيل التي لم تُؤكد.

لمجموعة كابلات مكتملة، تستطيع Zeakka توفير مكونات JST أصلية للمشروع، وفق اختيار الأجزاء الدقيقة وتوفرها، أو مراجعة بدائل دون علامة تجارية. لا تُباع المكونات الأصلية منفردة. تتطلب البدائل مراجعتها الخاصة للرسم والتزاوج والتطبيق؛ ولا تنطبق عليها مواصفات JST الأصلية تلقائيًا.

استكشف مجموعات كابلات JST GH المخصصة أو مجموعات كابلات JST PH المخصصة، ثم أرسل رسمك للحصول على عرض سعر. وللحصول على قائمة تحقق خاصة بشراء GH، راجع دليل توريد JST GH.

الأسئلة الشائعة

هل JST GH أصغر من JST PH؟

يمتلك GH تباعدًا أدق بين الملامسات. قارن رسومات المجموعات الكاملة قبل تحديد ما يلائم الغلاف: عدد الدوائر واتجاه الإدخال وتوجيه الأسلاك والوصول للتحرير كلها مهمة.

هل يمكن إدخال GH في PH إذا تساوى عدد الأطراف؟

لا. تساوي عدد الدوائر لا يجعل شكل التزاوج أو الملامسات أو التباعد متوافقًا. اختر زوج جسم الموصل وموصل اللوحة المقصود.

هل يمكن الاحتفاظ بالسلك نفسه عند تغيير السلسلة؟

فقط إذا كان الموصل الكهربائي وقطر العازل يلائمان الطرف المختار وكانت المجموعة الناتجة تفي بمتطلبات التطبيق. تحقّق من مواصفات السلك كاملةً بدل AWG وحده.

هل PH دائمًا أفضل لتوصيل القدرة؟

لا. قيمة التيار الكتالوجية المذكورة أعلى تحت شرط السلك المحدد، لكنها ليست اعتمادًا لضفيرتك. ما زال الحمل والظروف الحرارية والسلك والملامسات وجودة الاتصال بحاجة إلى تقييم.

هل يجعل قفل GH المجموعة منيعة ضد الاهتزاز؟

لا. لسان القفل ميزة ميكانيكية، وليس تأهيلًا بيئيًا شاملًا. حدّد ملف الاهتزاز وطريقة التركيب ودعم الكابل، ثم تحقّق من المجموعة الفعلية.

هل تستطيع Zeakka تسعير كابل GH من طرف وPH من الطرف الآخر؟

قدّم مرجعي التزاوج وتعيين الأطراف ومتطلبات السلك والكمية لمراجعة المشروع. يجب تأكيد قابلية التنفيذ وقائمة المواد النهائية قبل الطلب.
