Tipos habituales de conectores JST comparados: SH, GH, ZH, PH, XH y VH

«Conector JST» no es una especificación completa de pieza. Esta guía compara seis sistemas de crimpado de cable a placa —SH, GH, ZH, PH, XH y VH— para ayudarle a identificar una interfaz existente o preseleccionar una conexión para un conjunto de cables nuevo. No abarca todas las series JST.

Para un producto existente, empiece por su conector del lado de placa. Para un diseño nuevo, empiece por el cable, la carga, el espacio disponible y los requisitos de montaje. El paso es un primer filtro útil; aun así, debe identificar conjuntamente la carcasa, el contacto y el conector de placa correctos.

Identificar un conector desconocido en cinco pasos

1. Busque primero una referencia. Revise el plano del equipo, la lista de materiales de la PCB, el embalaje o el registro del proveedor para encontrar las referencias completas del conector de placa y de la carcasa. Registre los sufijos en lugar de abreviar el número al nombre de la serie.
2. Cuente las posiciones y registre por separado las ocupadas. Una carcasa de seis posiciones con cuatro cables sigue siendo una interfaz de seis posiciones. Fotografíe la cara de acoplamiento para que queden claras las cavidades vacías y la orientación.
3. Mida entre centros de contactos. En un conector de una fila y espaciado uniforme, mida la distancia entre el primer y el último centro y divídala por el número de intervalos. Cuatro posiciones tienen tres intervalos. No divida la anchura de la carcasa por el número de pines.
4. Compare forma y elementos de acoplamiento. Compruebe el perfil de cavidad, la codificación, los elementos de retención, la salida del cable y el conector de placa correspondiente. Tome una fotografía frontal de la cara de acoplamiento y una vista lateral. El color de carcasa por sí solo no es un identificador fiable.
5. Contraste el plano antes de pedir. Confirme la pareja de acoplamiento completa y el terminal y después compruebe la numeración de pines y la polaridad. Si dimensiones o forma no coinciden, deje la identidad sin confirmar en lugar de forzar la pieza de aspecto más parecido.

Para cuatro posiciones uniformemente espaciadas, una medida de 6.00 mm entre centros extremos sugiere un paso de 2.00 mm; 7.50 mm sugiere 2.50 mm. Estas medidas ayudan a distinguir candidatos. No demuestran que un conector sea un producto JST original ni determinan su referencia completa.

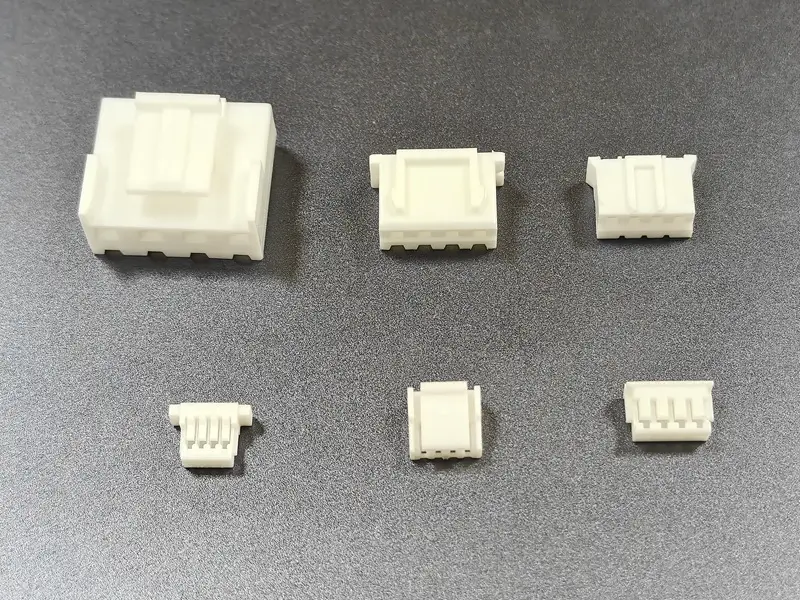

Carcasas alternativas identificadas como SH, GH, ZH, PH, XH y VH. Las fotografías no son planos dimensionales; las especificaciones del catálogo original de JST no definen los valores nominales de estas muestras.

Consulte los conectores alternativos de la serie SH, de la serie GH, de la serie ZH, de la serie PH, de la serie XH y de la serie VH. Estas páginas de producto presentan alternativas; seleccione la carcasa, el contacto y la interfaz de acoplamiento exactos para su aplicación.

Seis series de un vistazo

Los valores eléctricos siguientes son referencias de catálogos originales de JST comprobadas el 29 de septiembre de 2026. Cada corriente conserva su condición de cable indicada. No son límites universales para todos los terminales, piezas alternativas o conjuntos de cables terminados.

Serie	Paso de contactos	Corriente de referencia de catálogo, AC/DC	Característica útil que comprobar
SH	1.00 mm	1 A con AWG 28	Interfaz compacta; distinguir la retención del contacto dentro de la carcasa de la retención del acoplamiento
GH	1.25 mm	1 A con AWG 26	Cierre positivo externo y acceso para liberarlo
ZH	1.50 mm	1 A con AWG 26	Perfil de carcasa y estilo exacto de conector de placa
PH	2.00 mm	2 A con AWG 24	Conector de placa con protección envolvente y huella pasante o SMT seleccionada
XH	2.50 mm	3 A con AWG 22	Conector de placa con protección envolvente; paso nominal 2.50 mm, no 2.54 mm
VH	3.96 mm	10 A con AWG 16 y conector de placa estándar; 7 A con AWG 18 y conector de placa con protección envolvente	Cierre externo y variante especificada del conector de placa

Fuentes: catálogos JST de SH, GH, ZH, PH, XH y VH, páginas de especificaciones y planos asociados de carcasas y conectores de placa.

Utilice la columna de corriente para identificar qué catálogo merece un estudio más detallado, no para aprobar una carga. La elección final debe considerar el contacto y el cable elegidos, el ambiente, las posiciones ocupadas, el ciclo de trabajo y el calentamiento. Un paso mayor por sí solo no cualifica un mazo para más corriente.

Mirar más allá del paso: retención, montaje y tendido

Separar la retención del terminal del cierre del conector

El elemento que mantiene un terminal metálico asentado en una carcasa de plástico realiza una función distinta del cierre que mantiene la carcasa acoplada al conector de placa. Esta distinción importa al leer términos como «lengüeta de retención de la carcasa». GH y VH tienen cierres externos; la geometría exacta de acoplamiento y liberación sigue dependiendo de las piezas seleccionadas. No convierta la presencia de un cierre en una clasificación frente a vibraciones. Revise por separado el soporte del cable, el acceso de liberación y los ensayos de la aplicación.

Comprobar la opción del lado de placa

Los catálogos SH y GH citados muestran conectores SMT de entrada superior y lateral. ZH y PH incluyen opciones pasantes y SMT, mientras que los planos XH y VH citados muestran opciones pasantes. La disponibilidad varía según el estilo exacto y el número de posiciones; estas categorías no significan que todos los tamaños existan en todas las disposiciones.

La entrada superior o lateral cambia la dirección por la que el cable llega a la placa. El montaje pasante o SMT cambia la fijación a la placa y la huella. Ninguna elección puede deducirse de una fotografía solo de la carcasa del cable. Utilice el plano del conector de placa elegido para comprobar el diseño de PCB y el volumen montado.

Reservar espacio para la conexión completa

Considere el recorrido de acoplamiento, el acceso al cierre, el radio de curvatura del cable y el alivio de tensión además del cuerpo de plástico. Una carcasa de paso fino que cabe entre otros componentes puede seguir dejando poco espacio para insertar o retirar el cable con seguridad.

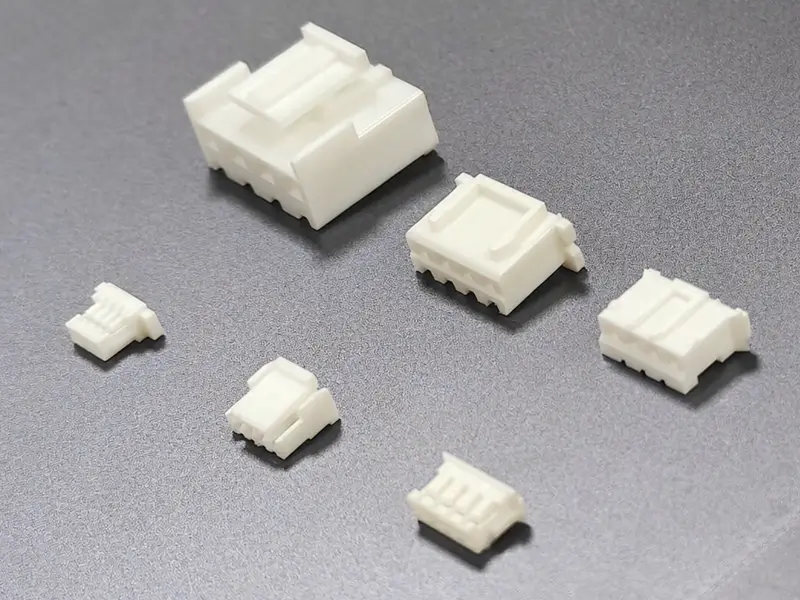

Otra vista de las mismas seis muestras de carcasas alternativas.

Reducir la selección según la restricción real

Punto de partida	Siguiente decisión útil
Una PCB existente o un cable de sustitución	Identificar y conservar la interfaz de acoplamiento aprobada; no elegir otra serie solo porque sea más fácil comprarla
Espacio de placa muy limitado	Comparar los planos completos de los conjuntos SH, GH y ZH con los requisitos de cable, tendido y acceso de mantenimiento
Una elección entre PH, XH y SH	Comparar sus pasos, combinaciones de terminal/cable y disposiciones de conector de placa; elegir según la aplicación en vez de tratarlos como tamaños intercambiables
Una carga que supera la capacidad validada de la interfaz preseleccionada	Evaluar un sistema con capacidad adecuada, incluida la variante VH exacta cuando proceda, y comprobar toda la ruta eléctrica
Un cable que necesita acceso frecuente	Comprobar manipulación y liberación en la posición instalada y acordar el rendimiento exigido en ciclos de acoplamiento
Una descripción de vendedor incierta	Solicitar referencias de fabricante, planos dimensionales y muestras antes de aprobar la compatibilidad

Para estudiar con más detalle las dos series mayores de la comparación PH/XH/SH, lea JST PH vs XH. SH utiliza una interfaz independiente de 1.00 mm; no es una carcasa menor que pueda colocarse sobre contactos PH o XH. Un cambio de serie requiere revisar el conector de placa, los terminales, la huella y el proceso de montaje además de la carcasa.

Los nombres de serie y las referencias son niveles de detalle distintos

«VH vs VHR» y «ZH vs ZHR» pueden parecer comparaciones entre series competidoras. En los catálogos citados, VHR-4N es una referencia de carcasa VH y ZHR-4 es una referencia de carcasa ZH. Las letras adicionales forman parte de la identificación del componente, no demuestran una familia independiente. Consulte la tabla de carcasas VH, página 2 y la tabla de carcasas ZH, página 3.

Igualmente, un mazo completo necesita más que «JST de cuatro pines». Su especificación debe identificar carcasa del lado del cable, contacto, referencia de acoplamiento del lado de placa, cable y correspondencia de pines. Confirme los sufijos completos de pedido con el plano actual; una referencia abreviada puede omitir una variante importante.

Convertir la identificación en una solicitud de presupuesto útil

Prepare un paquete de identificación breve y completo:

• Referencias de carcasa y conector de placa correspondiente, o fotografías claras y dimensiones medidas si sigue pendiente la identificación.
• Número de posiciones, posiciones ocupadas y plano pin a pin identificado que indique la dirección de observación.
• Sección del conductor, material y diámetro exterior del aislamiento, colores de cables y terminal especificado, si lo hay.
• Longitud terminada, tolerancia, disposición de ramales y puntos de medición de longitud.
• Cantidad, condiciones de aplicación, requisitos de inspección y aprobación de muestras solicitada.

Para un conjunto de cables terminado, Zeakka puede suministrar componentes JST originales para el proyecto, sujetos a la selección exacta de piezas y a su disponibilidad, o revisar alternativas sin marca. Los componentes originales no se venden por separado. Una alternativa necesita su propia revisión dimensional, de acoplamiento y de aplicación; los valores nominales originales de JST no se le aplican automáticamente. Para SH y ZH, la configuración exacta del conjunto y la disponibilidad de las piezas originales solicitadas se revisan para cada proyecto.

Empiece por los conjuntos de cables JST a medida, o revise las páginas existentes de conjuntos GH, PH, XH y VH. Envíe su plano o los detalles de la muestra para resolver la interfaz y el alcance del presupuesto.

Preguntas frecuentes

¿Son estos todos los tipos de conectores JST?

No. Esta guía cubre seis sistemas de crimpado de cable a placa. Un conector fuera de estos seis puede seguir siendo un producto JST, y productos de aspecto similar pueden proceder de otros fabricantes.

¿Puedo identificar una serie solo por el paso?

No. Use el paso para reducir candidatos y compare después carcasa, conector de placa correspondiente, elementos de retención y planos completos. Registre cualquier incertidumbre antes de comprar un repuesto.

¿JST XH es de 2.50 mm o de 2.54 mm?

El catálogo original JST XH citado especifica 2.50 mm. No trate un anuncio genérico de un producto de 2.54 mm como prueba de compatibilidad XH.

¿Puedo reutilizar terminales al cambiar de serie?

No lo dé por hecho. Seleccione el terminal especificado para la carcasa de destino y la combinación de cable. Vuelva a revisar el proceso de crimpado, el asentamiento y la correspondencia eléctrica de pines como parte del cambio.

¿Los mismos colores de cable garantizan igual polaridad?

No. Defina la numeración de pines y la dirección de observación en el plano del conjunto y después verifique la correspondencia del circuito. El color ayuda a identificar, pero no sustituye el esquema de pines.

¿Necesito una fotografía del terminal en primer plano para pedir presupuesto?

Puede ayudar a identificar un contacto desconocido o resolver una cuestión de crimpado, pero una referencia completa y una especificación de cable suelen ser más útiles. Para la identificación inicial, dé prioridad a fotos claras de la cara de acoplamiento, el lateral y el conector de placa con dimensiones. Una fotografía por sí sola no verifica las dimensiones del crimpado ni la resistencia a la tracción.
