Molex Pico-SPOX vs Sherlock: tamaño compacto, cierre y continuidad del diseño

¿Qué interfaz se adapta al proyecto?

Pico-SPOX es una familia cable a placa de 1.50 mm con interfaz de cierre por fricción. Sherlock utiliza una interfaz de 2.00 mm con cierre positivo. Si elige una conexión nueva, conviene preguntar si la interfaz menor cumple los requisitos de instalación y retención. Si sustituye un cable en una placa existente, identifique primero el cabezal instalado: estas familias no son intercambiables.

Sherlock también requiere comprobar el ciclo de vida de las piezas concretas. Un conector puede ajustarse al diseño existente y seguir siendo un mal punto de partida para un producto nuevo si las piezas elegidas no se recomiendan para nuevos diseños. Esa decisión es independiente de las dimensiones, las prestaciones eléctricas y las existencias disponibles.

Una comparación para decidir sobre cable y placa

Las cifras de corriente tienen alcances diferentes y no constituyen una comparación de arneses en condiciones equivalentes. Familia Molex Pico-SPOX, carcasa 874390600, cabezal 353620650.

Un paso menor no resuelve la instalación

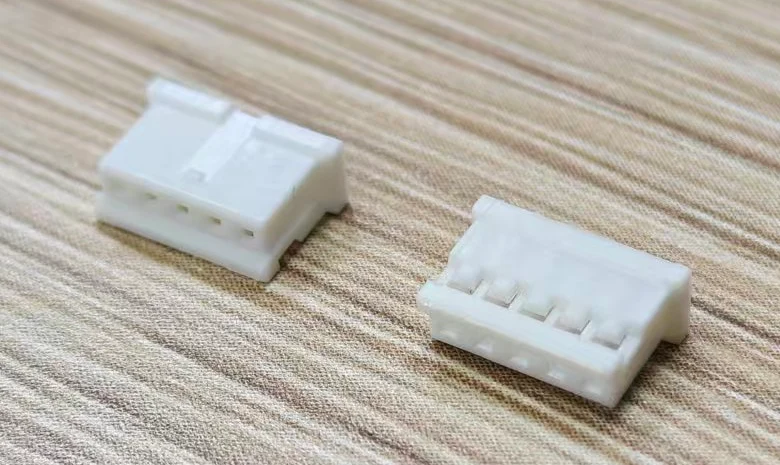

Componentes de catálogo alternativos Pico-SPOX. Mostrados solo para identificación; los valores del catálogo original no son los valores nominales de estas alternativas fotografiadas. Ver alternativas Pico-SPOX.

Pico-SPOX puede considerarse cuando resulte útil una separación reducida de contactos, pero el paso solo es la distancia entre posiciones adyacentes. No describe todo el espacio ocupado. Compruebe cuerpo, altura acoplada, huella de placa y salida del cable en el plano del conector seleccionado.

Una conexión en ángulo recto y una vertical pueden necesitar espacios de mantenimiento diferentes incluso al mismo paso. Deje espacio para agarrar la carcasa, tender los cables y desconectar el conjunto sin tirar directamente de los conductores. Incluya la pared de la envolvente y los componentes vecinos en la revisión.

La comparación práctica consiste, por tanto, en dos planos dentro de la envolvente propuesta. Una foto de catálogo no permite saber si el operario tendrá suficiente acceso tras el montaje final. Si la placa es fija, una carcasa de cable menor de otra familia no creará una conexión compatible.

Los cierres por fricción y positivos responden a necesidades distintas

Componentes de catálogo alternativos Sherlock. Su apariencia no identifica las piezas originales cuyo ciclo de vida se analiza abajo. Ver alternativas Sherlock.

Molex identifica Pico-SPOX como diseño con cierre por fricción. Los cabezales Sherlock citados utilizan cierre positivo. Estos mecanismos no deben tratarse como idénticos solo porque ambas páginas puedan indicar cierre con la contraparte. Guía Pico-SPOX, resumen Sherlock.

Para una conexión que recibirá mantenimiento, considere cómo la libera el operario y dónde se transmiten las cargas del cable tras instalarse. Un cierre positivo puede ser relevante para la retención, pero no cualifica por sí solo el conjunto terminado frente a vibraciones. Una interfaz por fricción tampoco debe rechazarse ni aceptarse sin los límites de fuerza y condiciones de aplicación pertinentes.

Documente la retención en términos prácticos: movimiento previsto del cable, clips de apoyo, manipulación durante el montaje y acceso de servicio. Después evalúe el conjunto seleccionado frente a ese requisito. Esto produce una decisión mejor que calificar una familia como universalmente «más fiable».

Compruebe juntos corriente y calibre

La página actual de la familia Pico-SPOX indica 3.5 A específicamente para una configuración de dos circuitos con 24 AWG. No aplique esa cifra a un conjunto de muchos circuitos con cable más fino. Su guía de pedidos también separa los terminales: 87421-0000 cubre 24–26 AWG y 87421-0100 cubre 26–30 AWG. Un rango de familia no significa que cada terminal admita todo el rango. Valores Pico-SPOX, guía de selección de terminales.

Para Sherlock, el campo de 2.0 A anterior describe el cabezal 353620650 indicado. Determine la carga admisible del conjunto con la especificación aplicable del sistema de acoplamiento, el terminal y cable elegidos, los circuitos cargados y las condiciones térmicas. No lo presente como una corriente verificada de 2 A para cualquier arnés de estilo Sherlock.

En ambas familias, incluya requisitos del conductor y aislamiento, cargas simultáneas y temperatura de la envolvente en la revisión del diseño. Los nombres de familias no establecen el aumento de temperatura de un cable terminado. Las alternativas compatibles necesitan especificaciones justificativas propias, sin tomar prestados los valores originales de Molex.

Ciclo de vida Sherlock: compruebe la pieza exacta

En la comprobación de fuentes para este borrador, Molex indica los cabezales Sherlock 353620650 y 353620850 como no recomendados para nuevos diseños (Not Recommended For New Design). Son referencias concretas de seis y ocho circuitos. Esto no significa que todas las piezas Sherlock estén descatalogadas ni demuestra que no haya existencias. Molex 353620650, Molex 353620850.

Para un producto existente, confirme las piezas exactas y el plan de suministro necesario para su vida restante. Para un diseño nuevo, aclare el estado del cabezal, carcasa y contactos propuestos antes de fijar la interfaz. Si elige otra familia, revise conjuntamente huella PCB, extremo del cable, numeración de pines y envolvente. Pico-SPOX es un candidato de comparación, no un sustituto directo declarado ni un sucesor de Sherlock aprobado por el fabricante.

Comente el conjunto con las premisas de suministro correctas

Zeakka es un socio de abastecimiento y suministro. Puede coordinar la revisión del proyecto y proveedores adecuados; la disponibilidad y la procedencia propuesta deben figurar en el presupuesto. Pueden especificarse componentes Molex originales dentro de conjuntos terminados, pero Zeakka no vende componentes Molex originales sueltos por separado. Las piezas compatibles deben identificarse como alternativas.

Consulte la referencia de conectores Pico-SPOX, la referencia de conectores Sherlock y la guía de alternativas de conectores. La consulta debe distinguir un cable para un cabezal existente de la selección de una interfaz nueva. Esa distinción determina si la conexión de placa es fija o puede revisarse. Comentar un proyecto de cable.

Preguntas frecuentes

¿Puede Pico-SPOX sustituir a Sherlock sin cambiar la placa?

No como sustitución de acoplamiento directa. El paso y la geometría distintos exigen rediseñar la interfaz o una transición revisada por separado.

¿Hace el cierre positivo que Sherlock sea la mejor opción?

Puede ayudar a cumplir la retención requerida, pero también importan el acceso, el ciclo de vida de cada referencia y el sistema de acoplamiento validado. Seleccione según la aplicación, no solo por el cierre.

¿«No recomendado para nuevos diseños» significa descatalogado?

No. Trátelo como un estado de selección de diseño propio de la referencia. Compruebe el suministro actual y el ciclo de vida de las piezas exactas que se pueden pedir, en vez de aplicarlo a toda la familia.
