JST PH и XH: калибр провода, номинальный ток и выбор кабельной сборки
PH и XH отличаются не только шагом. Сравните провода, которые принимает каждый контакт, условия, лежащие в основе номинального тока, и пространство, необходимое для соединения в сборе, — затем задайте параметры кабеля для своего применения.
PCB уже есть? Начните с ответного разъёма. Проектируете новый интерфейс? Используйте приведённые ниже характеристики, чтобы сузить выбор, а не как номинальные параметры готового жгута.
Сравнить характеристикиТехнические источники проверены 24 сентября 2026 года.
1. Начинайте с интерфейса, а не с названия серии
Существующая плата или устройство
Сначала определите установленный разъём или одобренную ответную часть. Более высокий опубликованный номинальный ток не является основанием для замены серии в существующем интерфейсе. До выбора корпуса и контактов получите номер детали, чертёж или чёткие фотографии поверхности сопряжения.
Новое соединение
Определите в комплексе нагрузку, рабочее напряжение, длину кабеля, конструкцию провода и доступное пространство. Затем проверьте сочетание контакта, корпуса и разъёма на плате. Если ни одна из серий не соответствует требованиям, рассмотрите другую систему разъёмов.
Название серии само по себе не определяет применение: формулировок «PH для сигналов» и «XH для питания» недостаточно для выбора.
2. PH и XH: важные характеристики
Это справочные значения для оригинальных серий JST, а не спецификация для любого совместимого изделия или готового кабеля.
| Параметр | JST PH | JST XH |
|---|---|---|
| Номинальный шаг | 2.00 mm | 2.50 mm |
| Опубликованный номинальный ток | 2 A AC/DC с AWG 24 | 3 A AC/DC с AWG 22 |
| Опубликованное номинальное напряжение | 100 V AC/DC | 250 V AC/DC |
| Диапазон сечения проводников серии¹ | AWG 32–24 | AWG 30–22 |
| Наружный диаметр изоляции для серии¹ | 0.5–1.5 mm | 0.9–1.9 mm |
| Диапазон температур² | −40 to +105 °C | −25 to +85 °C |
| Стандартная высота сборки с верхним вводом³ | 8.0 mm | 9.8 mm |
¹ Диапазон серии объединяет разные контакты. Один контакт не принимает весь диапазон.
² Включает нагрев, вызванный током; это не допустимая температура окружающей среды плюс неограниченный самонагрев.
³ Справочная сборка сквозного монтажа с верхним вводом. Установочные габариты уточняйте по чертежу конкретного исполнения.
Источники: Техническое описание JST PH / Техническое описание JST XH.
3. Выбирайте контакт вместе с проводом
AWG описывает размер проводника, а не наружный диаметр изолированного провода. Для двух проводов одного AWG могут потребоваться разные условия обжима изоляции. Прежде чем утвердить контакт, укажите как проводник, так и диаметр изоляции.
| Серия | Контакт JST | AWG | Наружный диаметр изоляции, mm |
|---|---|---|---|
| PH | SPH-004T-P0.5S | 32–28 | 0.5–0.9 |
| PH | SPH-002T-P0.5S | 30–24 | 0.8–1.5 |
| XH | SXH-002T-P0.6 | 30–26 | 0.9–1.3 |
| XH | SXH-001T-P0.6 | 28–22 | 0.9–1.9 |
Источники: Техническое описание JST PH / Техническое описание JST XH. Таблица контактов PH: страница 2 PDF; таблица контактов XH: страница 3 PDF.
Что это меняет в реальном RFQ
Запрос AWG 24 неполон без конструкции и наружного диаметра провода. Попросите сборщика подтвердить выбранные контакт, провод и обжимной инструмент в комплексе. Не считайте более толстую изоляцию, другую скрутку жил или два провода в одном обжиме допустимыми только потому, что размер проводника кажется близким.
Например, указанный контакт PH SPH-004T-P0.5S не охватывает AWG 24, хотя AWG 24 входит в диапазон серии PH. Не указывайте в производственном BOM только «контакт PH».
4. Номинал разъёма 2 A или 3 A — не номинал кабеля
Приведённые выше опубликованные значения тока действуют при определённом калибре провода. Они не разрешают подавать такой ток через любой более тонкий провод, более длинный кабель или закрытый жгут. Проверьте весь тракт: провод, обжимы, контакты, интерфейс платы и условия эксплуатации.
- Нагрузка: укажите штатный ток и любые пусковые или пиковые условия, включая их длительность.
- Длина: при оценке сопротивления и падения напряжения учитывайте прямой и обратный пути.
- Установка: укажите температуру внутри корпуса, объединение в жгут и расположенные рядом источники тепла.
- Проверка: до оценки пригодности согласуйте условия эксплуатации и пределы приёмки.
Длинный кабель? Проверьте напряжение на нагрузке.
Падение напряжения в оцениваемой цепи определяется формулой ΔV = I × R. Кабель может пройти проверку целостности, но выдавать недопустимое напряжение под нагрузкой. Проверки на целостность и короткое замыкание не подтверждают пригодность к токовой нагрузке.
При выборе используйте пределы рабочего напряжения. Кратковременное испытание электрической прочности изоляции не является номинальным непрерывным рабочим напряжением. В пограничных условиях запросите анализ применения вместо использования вымышленного универсального процента снижения номинала.
5. Проверьте шаг, установочное пространство и геометрию сопряжения

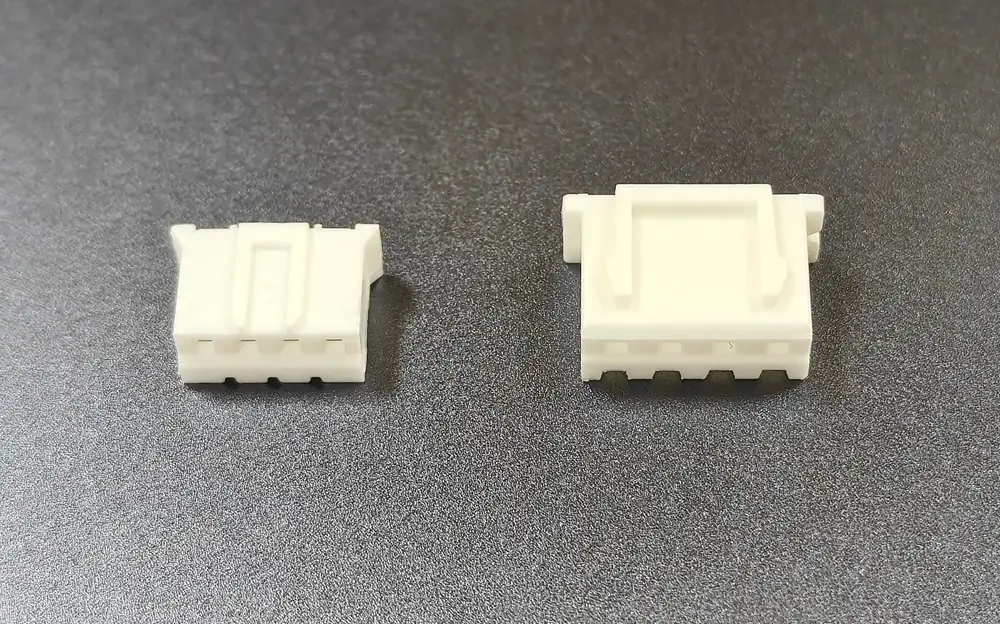

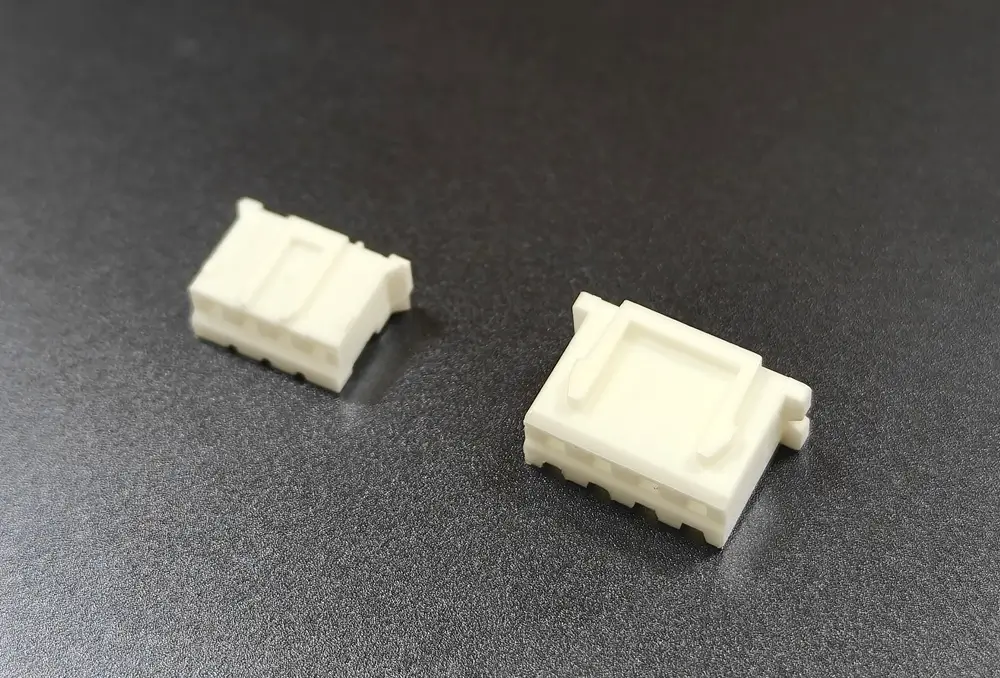

При сравнении габаритов используйте одинаковое число цепей. Учитывайте сопряжённый разъём, выход провода и пространство для сборки, а не только пустой корпус. Разъёмы с верхним и боковым вводом могут существенно менять требуемые габариты.

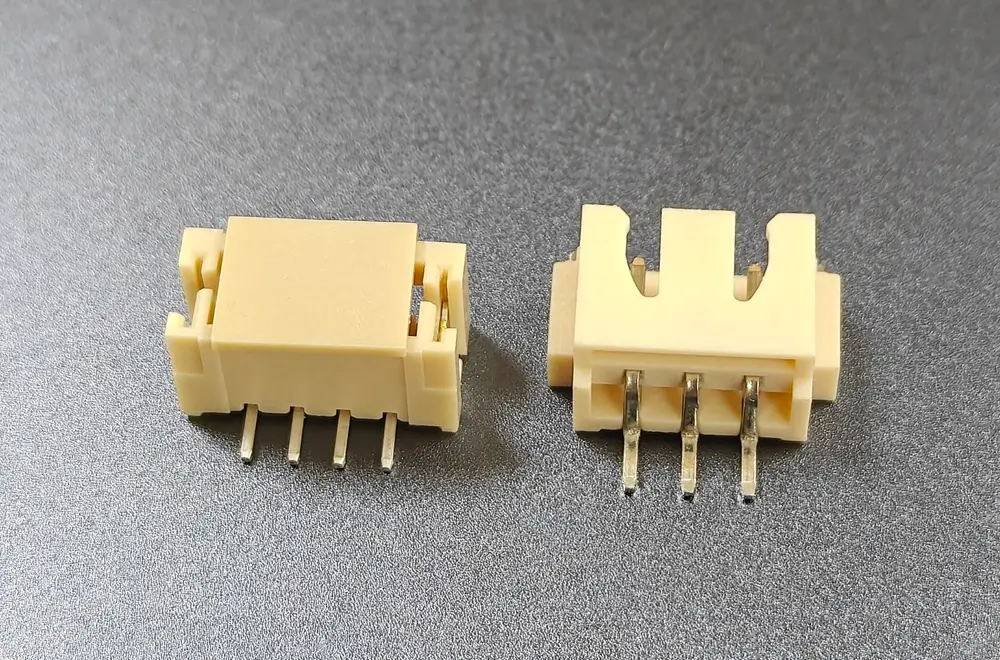

Измеряйте шаг по нескольким позициям
Для равномерного ряда измерьте расстояние между центрами первой и последней позиций, затем разделите его на число интервалов. В четырёх позициях три интервала. Не делите наружную ширину корпуса на количество контактов.
Номинальный четырёхпозиционный ряд имеет расстояние между крайними центрами 6.00 mm при шаге 2.00 mm или 7.50 mm при шаге 2.50 mm. Это расчётные расстояния по шагу, а не размеры корпуса. По перспективной фотографии без масштаба нельзя получить точные размеры.
После идентификации подтвердите обозначения разъёма и корпуса, ориентацию и нумерацию контактов. Укажите, показан ли чертёж со стороны сопряжения или со стороны ввода проводов. См. руководство по распиновке кабеля и направлению вида для документирования этого различия.
6. Превратите выбор в пригодную для производства спецификацию кабеля
Полезное производственное соглашение определяет, что поставляется и как это будет приниматься. Для начала запроса не нужны все детали, но нерешённые вопросы следует закрыть до утверждения производства.
- 1
Определите компоненты
Укажите оригинальные компоненты JST или однозначно идентифицированную совместимую альтернативу. Внешний вид не подтверждает происхождение, материал, покрытие или характеристики. Оригинальные компоненты можно запросить в составе готовой сборки; для альтернатив нужны собственные подтверждающие спецификации.
- 2
Определите сборку
Подтвердите каждый конец, сочетание провода и контакта, точки измерения длины, допуски и соответствие контактов. Укажите ответвления, трубки, маркировку и другие необходимые элементы. Не определяйте цепь только по цвету провода.
- 3
Согласуйте приёмку образца
Проверьте сопряжение, размеры и разводку. Согласуйте контроль обжима и требования к испытанию на отрыв в соответствии со спецификацией применяемых контакта и провода. Электрические проверки должны соответствовать согласованному объёму, включая испытания под нагрузкой или в условиях окружающей среды, если они необходимы.
- 4
Согласуйте коммерческие условия
Подтвердите количество образцов, объём первой производственной партии, наличие компонентов, минимальный объём закупки материалов, условия отсчёта срока поставки и необходимую документацию. Эти условия относятся к конкретному предложению, а не являются универсальными обещаниями для PH или XH.
Zeakka координирует снабжение и требования к кабельным сборкам по индивидуальному проекту. Выбор компонентов, объём производства и подтверждающие материалы необходимо согласовать для вашего проекта.
7. Краткие вопросы
Шаг JST XH составляет 2.50 mm или 2.54 mm?
Номинальный шаг серии JST XH составляет 2.50 mm. Описания «XH 2.54 mm» в карточке товара недостаточно для идентификации: запросите фактический чертёж детали и обозначение ответной части. Не вставляйте разъём силой в несовместимое посадочное место PCB.
Можно ли заменить кабель PH кабелем XH с тем же числом контактов?
Не в качестве непосредственно сопрягаемой замены. Число цепей не подтверждает совместимость. Проверьте разъём на плате, корпус, контакты, шаг и ключи. Смена серии разъёма также может потребовать другого посадочного места PCB и нового анализа механики.
Может ли на одном конце кабеля быть PH, а на другом — XH?
Можно задать сборку с разными разъёмами, но соединение двух серий не повышает номинал конца PH и не подтверждает электрическую совместимость. Перед производством проверьте сочетание провода и контакта на каждом конце, разводку цепей, нагрузку и рабочее напряжение.
Штыревой разъём на плате и промежуточная кабельная вилка — одно и то же?
Нет. Разъём на плате предназначен для установки на PCB. Для соединения кабель–кабель определите фактические промежуточные ответные части, а не указывайте только вилку и розетку. Любую совместимую альтернативу следует идентифицировать отдельно от оригинальных компонентов JST.
Можно ли начать запрос без чертежа или точного номера детали?
Да. Пришлите чёткие фотографии разъёма, примерную длину кабеля, количество и описание того, что должен соединять кабель. Если известны электрическая нагрузка и параметры провода, добавьте их. Остальную спецификацию можно уточнить до утверждения образца; полный BOM для первого обсуждения не требуется.
Нужно подобрать интерфейс или определить параметры кабеля?
Начните с фотографий или краткого описания. Если известны длина, количество и электрические требования, добавьте их. Готовый чертёж или BOM на этапе запроса необязательны.
