JST SM לעומת RCY: בחירת מחבר חוט–חוט

JST SM ו-RCY מחברים שניהם מכלול מחווט אחד לאחר. התחילו במספר המעגלים הנדרש, בשיטת האחיזה ובמיקום נקודת הניתוק. SM מציע מבחר רחב יותר של מספרי מעגלים וזרוע נעילה; RCY הוא אפשרות קומפקטית בת שני מעגלים עם אחיזת חיכוך. פסיעה משותפת אינה הופכת את הבתים לניתנים להחלפה הדדית.

בחירה מהירה: בהחלפת כבל קיים, שמרו על משפחת החיבור הנכונה. בתכנון חדש, שקלו SM כאשר החיבור דורש תפס שחרור נגיש, יותר משני מעגלים או התקנה בפנל. שקלו RCY לחיבור חופשי בן שני מעגלים כאשר האחיזה והמעטפת שלו עומדות בדרישות היישום.

השוואת מערכות JST המקוריות

מקורות אלה מתארים רכיבי JST מקוריים. הם אינם מגדירים ביצועים של חלופה ללא מותג ואינם קובעים דירוג של מכלול כבל מוגמר.

מקורות: פרופיל מוצר JST SM, קטלוג SM ו-פרופיל מוצר JST RCY.

התאימו את נקודת הניתוק לציוד

במודול רב-מוליכים, שימוש במחבר אחד יכול לשמור את המעגלים הקשורים יחד במהלך ההרכבה והשירות. SM הוא מועמד כאשר הקיבוץ הזה דורש יותר משתי עמדות. קבעו כמה מעגלים המודול באמת צריך לפני השוואת ממדי הבתים; פיצול חיבור גדול יותר בין כמה תקעים בני שתי עמדות משנה את תהליך ההרכבה והשירות.

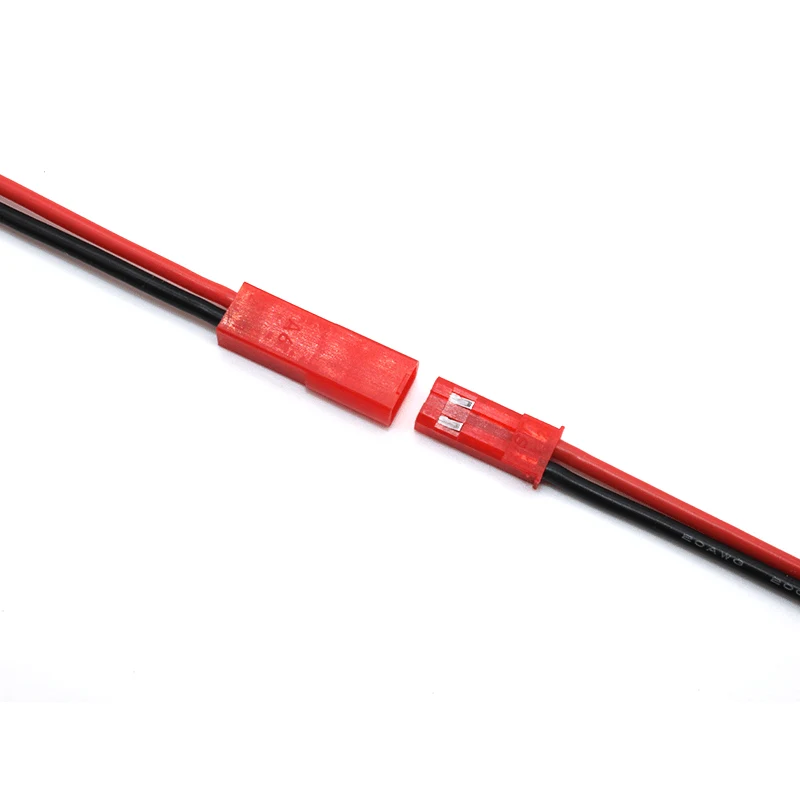

לכבל נתיק בעל שני מוליכים, RCY הוא מועמד כאשר חיבור לאורך הכבל מתאים לניתוב. בדקו היכן ינוחו הבתים המחוברים, אם חלקים סמוכים יכולים ללחוץ עליהם, ואם החיבור נשאר נגיש לאחר התקנת המכסה. מחבר קטן המוסתר מאחורי תושבת עשוי להיות קשה יותר לתחזוקה ממחבר גדול יותר הממוקם בהישג יד.

מחבר מזדווג קיים בדרך כלל קובע את המשפחה. שינוי צד הכבל בלבד לבית בעל מרווח דומה אינו תחליף תקף. תכנון מחדש צריך לזהות את שני חצאי החיבור ולבחון אם ניתן לשנות גם את צד הציוד.

הקצו למנגנון האחיזה מקום לפעול

בתי מחברים ומגעים חלופיים ל-SM מהקטלוג. זו אינה תמונת RCY או ראיה להחלפה הדדית. צפייה בחלופות SM.

תפס SM דורש מרווח גם לשילוב וגם לשחרור. מקמו אותו כך שמרכיב יוכל לבדוק שהחיבור יושב במקומו וטכנאי יוכל להפעיל את השחרור בלי למשוך בחוטים. התקנה בפנל יכולה לקבוע מיקום חוזר, אך פתח הפנל והבית חייבים להתאים לשרטוט הרכיב שנבחר.

אחיזת החיכוך של RCY משנה את אופן הטיפול בנקודת הניתוק. תכננו גישה לבתים עצמם, ומנעו מצב שבו מתח הכבל הוא כוח ההפרדה הרגיל. אל תתייחסו לאף אחד מהמחברים כאל מהדק כבל. נקודת תמיכה סמוכה יכולה לשלוט בנתיב הכבל בלי להעביר תנועה ישירות לחיבורי המגעים.

תפס או התאמת חיכוך, כשלעצמם, אינם מוכיחים התאמה לדרישת רעידות, שימוש חיצוני או שירות חוזר מסוימת. תנאים אלה שייכים לבחירת הרכיב והמכלול, עם ראיות לתצורה המוצעת.

הגדירו יחד את המגע והחוט

קטלוג SM מציין מגעי פין SYM-001T-P0.6 עם מגעי שקע SHF-001T-0.8BS. RCY מציין את אותו מק״ט מגע פין, אך מגעי שקע SYF-001T-P0.6. מגע השקע השונה מזכיר באופן מעשי שפסיעה משותפת או מק״ט אחד משותף אינם מוכיחים מערכת חיבור משותפת. ראו את טבלאות המגעים בקטלוג SM, עמוד 2 ו-בקטלוג RCY, עמוד 2.

מידת המוליך וקוטר הבידוד הם בדיקות נפרדות. חוט יכול להיות בעל ה-AWG הצפוי ועדיין להיות בעל בידוד שאינו מתאים לחיבור לקצה שנבחר. זהו את מבנה החוט בפועל והתאימו אותו למפרט המגע; אל תרחיבו את הטווח המותר מתוך תיאור משפחתי כללי.

גם הזרם דורש הקשר. קטלוג SM מציין 3 A לגרסאות בעלות 2–12 מעגלים ו-2 A לגרסת 18 המעגלים. קטלוג RCY מציין 3 A ב-AWG 22,‏ 2 A ב-AWG 24,‏ 1 A ב-AWG 26 ו-0.5 A ב-AWG 28. אלה נתוני רכיבים מקוריים, ולא דירוג כולל לכבל. בדקו את החוט, טמפרטורת העבודה וההתקנה של המכלול המוגמר לפני קביעת הזרם השימושי שלו. מקורות: טבלאות בתי SM, עמודים 3–5 ו-טבלת זרם RCY, עמוד 1.

רכשו את התצורה שנבחרה בצורה ברורה

Zeakka תומכת ברכש מחברים וכבלים כשותפת מסחר ורכש. יש לבדוק את רישומי חלופת מחבר SM ו-חלופת מחבר RCY שלה מול החלקים המוצעים ודוגמאות הצד המזדווג. אין להעביר נתוני קטלוג JST המקורי לחלופות האלה כהבטחת ביצועים.

למכלול המשתמש ברכיבי JST מקוריים, דונו בדרישת הכבל המלאה דרך מכלולי כבלים מותאמים של JST. רכיבים מקוריים מסופקים רק בתוך מכלולי כבלים מוגמרים, ולא במכירת מחברים נפרדים. ציינו אם נדרש מכלול עם רכיבים מקוריים או שניתן לבחון חלופה מזוהה בבירור. מדריך אימות חלופות למחברים מסביר את הראיות הנדרשות להחלטה נפרדת זו.

שאלות נפוצות

האם כבל SM דו-פיני יכול להתחבר ל-RCY?

אל תבחרו בשילוב זה. פסיעה ומספר מעגלים תואמים אינם מוכיחים התאמה של בתים, מגעי שקע או גאומטריית אחיזה. הגדירו זוג מזדווג שלם ומאושר.

האם SM תמיד עדיף משום שיש לו תפס?

התפס שימושי רק כאשר הוא מתאים למכלול ונשאר נגיש. RCY עשוי להתאים לחיבור בן שני מעגלים עם תמיכת כבל מתאימה; SM עשוי להתאים לחיבור הזקוק לאפשרויות האחיזה או ההתקנה שלו. בדקו את ההתקנה במקום לבחור לפי שם המשפחה בלבד.
