IDC-lintkabelassemblages
Specificeer de IDC-connector aan elk uiteinde en de toegestane kabelconstructie. Isolatieverdringende contacten monteren compatibele geïsoleerde geleiders af; niet elke platte kabel past bij een IDC-connector.
AFGEWERKTE ASSEMBLAGES — HANDELS- EN SOURCINGPARTNER
Maatwerkassemblages van platte lintkabel
Koop een afgemonteerde lintkabelassemblage op basis van uw connector-, bedradings- en installatie-eisen. Zeakka coördineert specificatiebeoordeling, leveranciersoffertes en monsters voor IDC en andere gespecificeerde afmontagemethoden.
Specificeer eerst de afmontage, daarna de kabelroute
Andere of gemengde afmontage
Identificeer elk uiteinde afzonderlijk wanneer de assemblage verschillende connectoren, krimpcontacten of een andere afmontage gebruikt. Geef exacte onderdeelreferenties voor de haalbaarheidsbeoordeling van het project.
Vouwen, splitsingen en kabeluitgang
Voeg routeringsinstructies toe aan beide afmontagevarianten. Vouwen, splitslengtes en trekontlasting zijn installatiedetails die met de gekozen uiteinden kunnen worden gecombineerd, geen afzonderlijk connectortype.
Controleer de kabel-contactpassing voordat u IDC kiest
Controleer twee interfaces: de connector moet op de apparatuur passen en de contacten moeten de gekozen kabel accepteren. Contactsteek van de connector en aderafstand van de kabel zijn afzonderlijke specificaties. Noch het aantal posities, noch het woord “lintkabel” bevestigt beide.
Beoordeel de toegestane aderopbouw, draadmaat en isolatiematen van de connector, plus de voorgeschreven afmontagemethode en trekontlasting. Elektrische en temperatuurgrenzen horen bij de gekozen onderdelen en bedrijfsomstandigheden; er is geen enkele nominale waarde voor alle lintkabelassemblages.
Hebt u FFC of FPC nodig?
Deze pagina gaat over lintkabelassemblages met geïsoleerde draden. Flexibele platte kabel (FFC) en flexibele printplaten (FPC) hebben andere constructies en koppeleisen. Een vergelijkbare breedte of steek maakt ze niet uitwisselbaar met IDC-lintkabel.
Als uw tekening FFC/FPC voorschrijft, vermeld dat dan in de aanvraag zodat omvang en haalbaarheid afzonderlijk kunnen worden beoordeeld.
Wat u in uw aanvraag kunt opnemen
Begin met de bekende informatie. Markeer open vragen, zodat kabel, connectoren en assemblagedetails kunnen worden verduidelijkt voordat de bouw wordt geregeld.
- 01Connectorreferenties en tegenstukken
- Vermeld de exacte connectorreferenties aan beide uiteinden en de bijbehorende tegenstukken. Geef de contactsteek afzonderlijk van de aderafstand van de kabel op; voeg beschikbare tekeningen of datasheets toe.
- 02Kabelopbouw
- Vermeld het aantal geleiders en de afstand ertussen, draadmaat, massieve of soepele aderopbouw, isolatiematen en kabelspecificatie. Voor IDC moeten deze passen bij het gekozen contact en het voorgeschreven kabelbereik; alleen een overeenkomende draadmaat is niet voldoende.
- 03Pin-naar-pinverbindingen
- Lever een tabel aan die elke contactkamer van connector A koppelt aan de bijbehorende contactkamer van connector B, volgens de nummering op de connectortekening. Markeer ongebruikte contactkamers en niet-aangesloten geleiders afzonderlijk. Benoem elk extra uiteinde of elke vertakking en breng ook daarvan de verbindingen in kaart.
- 04Afgewerkte lengte en tolerantie
- Geef de lengte van de afgewerkte assemblage, de meetreferentie en toegestane tolerantie op. Toon of de maat tussen connectorvlakken, kabeluitgangen of andere aangeduide punten wordt gemeten.
- 05Kabelroute en beschikbare ruimte
- Markeer vouwen, splitsingen, aftakkingen, posities van trekontlasting en ruimtebeperkingen. Geef de minimale buigeis op voor beoordeling van de gekozen opbouw; er is geen universele buigradius voor elke assemblage.
- 06Aantal en toepassing
- Deel aantallen voor prototypes en productie, gewenste levering, toepassing, elektrische en temperatuureisen en gevraagde documenten. Vermeld welke gegevens onbekend zijn, zodat duidelijk wordt wat nog moet worden uitgezocht.
Maak de connectororiëntatie ondubbelzinnig
Voeg deze aanzichten aan uw tekening of foto's toe, zodat beide uiteinden aan dezelfde verbindingsdefinitie kunnen worden getoetst.
- 01
Benoem uiteinden en kijkrichting
Label de connectoren A en B. Geef aan of elk aanzicht naar het koppelvlak of naar de draadinvoerzijde kijkt. Gebruik de contactkamernummering van de exacte connectortekening; een aanzicht vanaf de tegenoverliggende zijde kan de schijnbare volgorde spiegelen.
- 02
Identificeer pin 1 aan beide uiteinden
Zoek pin 1 op de tekening van elke gekozen connector en identificeer de bijbehorende kabelgeleider. Een rode randstreep is een kabelreferentie, geen bewijs van pin 1, polariteit of een rechte doorverbinding.
- 03
Bevestig codering en kabeluitgang
Toon de coderingsnok of vergrendeling, de richting van de kabeluitgang en eventuele vouwen of trekontlasting. Een connector draaien of de kabel vouwen bepaalt op zichzelf de elektrische verbindingskaart niet: keur de fysieke opstelling en de pintabel samen goed.

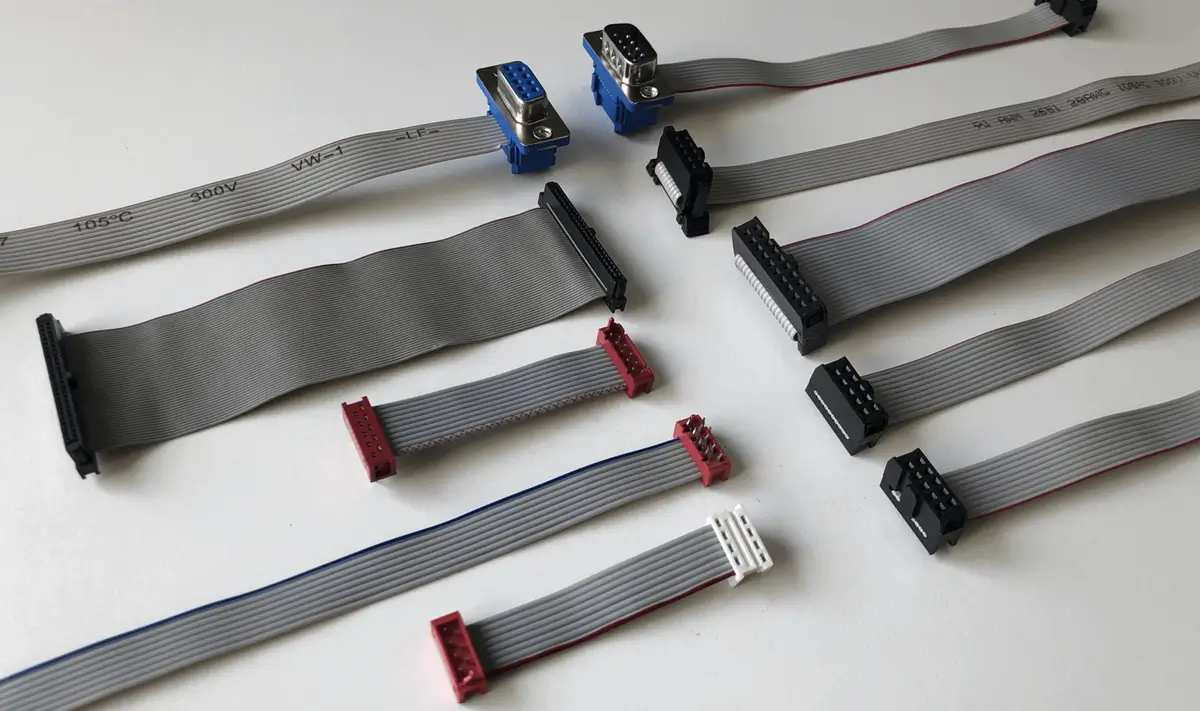

Details van lintkabelassemblage en connector
Het totaalbeeld en de detailbeelden tonen de kabelroute, rode randstreep en connectorinvoer. Pinnummering en elektrische verbindingen vereisen nog steeds de tekeningen van de gekozen connectoren en een goedgekeurde pin-naar-pintabel.
Zie voor tekenconventies de gids voor pinbezetting en polariteit van kabels.
Heeft u een assemblage of bulk flat-ribbon-kabel nodig?
Kies de pagina die past bij wat u koopt; zo voorkomen we een offerte voor de verkeerde scope.
Afgewerkte kabelassemblage
Kies deze pagina wanneer connectoren, pinout, pin-1-oriëntatie, lengte of routing deel van de vereiste zijn.
Bulk flat-ribbon-kabel
Kies bulk kabel wanneer u kabel op rol of per lengte nodig heeft zonder een complete afgewerkte assemblage.
Bulk flat-ribbon-kabelBeoordeling vóór monster of productie
We gebruiken de opgegeven assemblagedetails om het project te verduidelijken en geschikte leveranciersopties te vergelijken.
1. Interfaces lezen
Connector, pitch, aderental, pinout en oriëntatie beoordelen.
2. Het kabelpad verduidelijken
Lengte, tolerantie, vouw, splitsing en routing bevestigen die de afgewerkte assemblage beïnvloeden.
3. Projectopties vergelijken
Geschikte leveranciers matchen en vergelijken op basis van de bevestigde scope.
4. De volgende fase coördineren
Monsters, revisies en productie-opvolging coördineren nadat de specificatie is bevestigd.
Testen en projectcontroles
De goedgekeurde pintabel en assemblagetekening bepalen het inspectiedoel. Elke assemblage krijgt continuïteits- en kortsluittests; acceptatiegrenzen en eventuele gewenste registraties worden voor het project bevestigd.
- Controleer bedoelde verbindingen aan de hand van de overeengekomen pinbezetting en detecteer onbedoelde verbindingen tussen afzonderlijke circuits
- Controleer connectoridentiteit, pin-1-referentie, kabeluitgang en afgewerkte maten aan de hand van de goedgekeurde tekening
- Uittrekkrachttests worden steekproefsgewijs uitgevoerd en per project gedefinieerd
- Continuïteitstests verifiëren op zichzelf niet de polariteit, signaalprestaties of werking van de apparatuur; vermeld aanvullende acceptatie-eisen
Commerciële uitgangspunten
- MOQ voor maatwerk kabelbomen is na projectbevestiging vaak 200–1.000 stuks
- Een geldig maatwerkproject heeft normaal een potentiële orderwaarde van minstens USD 200
- Offertes worden doorgaans 1–5 werkdagen na heldere vereisten verstrekt
- Monsters nemen doorgaans 3–7 dagen na bevestiging van specificaties en materialen; tooling of speciale materialen kunnen langer duren
Vragen over ribbon-assemblage-RFQ
Is de aderafstand gelijk aan de connectorsteek?
Niet noodzakelijk. Geef de aderafstand van de kabel en de contactsteek van de connector afzonderlijk op. Controleer beide in de documentatie van de gekozen kabel en connector; één waarde bepaalt geen geschikte assemblage.
Garandeert hetzelfde aderaantal een IDC-aansluiting?
Nee. De exacte kabelopbouw moet worden getoetst aan de specificatie van het gekozen contact en het toegestane kabelbereik. Alleen een gelijk aderaantal is onvoldoende.
Waarom vraagt u naar pin-1-oriëntatie?
Pin-1 en connectororiëntatie beïnvloeden de afgewerkte assemblage. Vermeld ze in tekening, foto of instructie om onduidelijkheid vóór het monster te verminderen.
Kan een foto genoeg zijn om te beginnen?
Ja. Stuur duidelijke foto's van beide uiteinden, de kijkrichting, gewenste lengte en aantallen. We kunnen de beoordeling starten en onduidelijke pinverbindingen uitzoeken voordat de bouw wordt geregeld.
Wat wordt getest?
Elke kabelassemblage krijgt een continuïteits- en kortsluittest. De trekproef wordt steekproefsgewijs en projectspecifiek bepaald.
Kunt u alleen ribbonkabel offreren?
Ja. Als u kabel op rol of per lengte zonder afwerking nodig heeft, gebruikt u de pagina voor bulk flat-ribbon-kabel zodat de aanvraag juist wordt afgebakend.
Stuur de tekening of monstergegevens voor een afgebakende offerte
Vermeld beide connectorreferenties, kabelconstructie, een pin-naar-pintabel, benoemde eindaanzichten, afgewerkte lengte en aantal. Markeer onbekende details voor beoordeling in plaats van te gokken.
