Vertinde vs vergulde connectorcontacten: hoe kiest u?

Begin met de afwerking die voor de bestaande tegenconnector is voorgeschreven. Een verguld contact is niet automatisch een verbetering voor een vertinde interface en een familienaam identificeert niet de deklaag van elke contactoptie. De beslissing betreft het volledige contactpaar, de bedrijfscondities en documentatie van de exacte onderdelen.

Bij kabelinkoop is de nuttige vraag niet alleen “tin of goud?”, maar of het voorgestelde contact en de tegenhanger een goedgekeurde verbinding vormen voor de elektrische, omgevings- en onderhoudseisen van de apparatuur.

Identificeer de zone die een deklaag krijgt

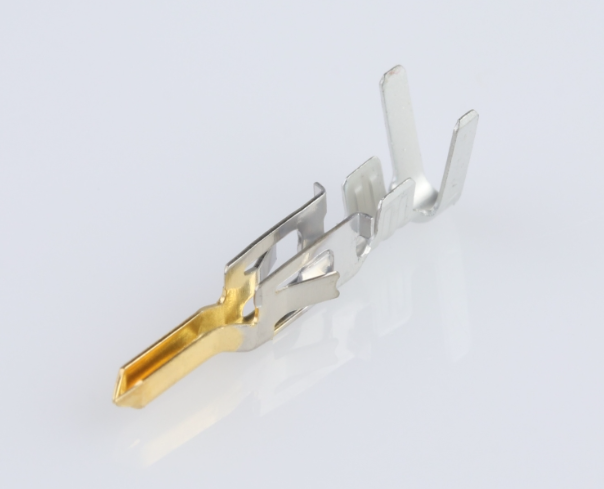

Voorbeeld van selectieve deklaag: goud op de koppelcontactzone en tin op de overige zones, zoals voor dit monster bevestigd. Er is geen specifiek artikelnummer of laagdikte geïdentificeerd.

De koppelzone raakt het tegenoverliggende contact. De aansluitzone verbindt met de draad of printplaat. Deze zones kunnen op één component verschillende afwerkingen hebben. Een gouden koppeloppervlak met vertinde soldeerstaart is dus iets anders dan een goudcontact tegen een tincontact koppelen.

Molex Nano-Fit-onderdeel 2264712212 vermeldt goud voor de koppelzone en mat tin voor de aansluitzone. Dit zijn aparte afwerkingsvelden op één component, geen toestemming om goud tegen tin te koppelen. Gebruik de toepasselijke tekening om de volledige laagopbouw vast te leggen. Afwerkingsvelden van Molex 2264712212

Schematische specificatiecontrolelijst, geen productgeometrie of microscopische doorsnede. Elk veld moet uit de documentatie van het gekozen component komen.

Leid deze velden niet af uit een foto. Kleur bewijst geen laagdikte, onderlaag, grenzen van selectieve deklaag of overeenstemming met de tekening. Vraag het volledige contactartikelnummer en de toepasselijke tekeningrevisie.

Wat verandert bij de keuze voor tin of goud?

Tin biedt vaak een kostenvoordeel. Het vormt een oxidefilm; contactkracht en veegbeweging moeten door die film heen de bedoelde elektrische interface tot stand brengen. Beweging bij het contact kan problemen door fretting veroorzaken; connectorontwerp en toepassingscondities tellen even zwaar als de naam van de afwerking. Goud weerstaat oppervlakteoxidatie en is daarom het onderzoeken waard wanneer stabiel contactgedrag bij kleine signalen of blootstelling aan de omgeving belangrijk is. Dat betekent niet dat elk signaalcircuit goud vereist. Samtec-uitleg over connectorafwerking

Ook goud vereist een passende opbouw: poriën kunnen onderliggend materiaal blootleggen en slijtage kan het oppervlak tijdens gebruik veranderen. Dikte en onderlaag blijven daarom relevant bij beoordeling van een blootgestelde verbinding of herhaald onderhoud. Er mag niet worden aangenomen dat een dunne laag zich gedraagt als een andere gekwalificeerde gouduitvoering. Selecteer op de vastgelegde omgeving en het onderhoudspatroon in plaats van kleur of prijs als prestatieklasse te zien. Samtec over corrosie en deklagen

Vergelijk de vragen die elke afwerking moet beantwoorden

De tabel is een beoordelingskader, geen universele rangorde. Een gedocumenteerd tincontactsysteem dat aan de toepassing voldoet kan een betere inkoopbeslissing zijn dan een niet-gespecificeerde goudkleurige vervanger.

Houd de twee koppeloppervlakken compatibel

Gebruik de koppelvoorschriften van de gekozen connectorfabrikant. Molex' Ultra-Fit-toepassingsspecificatie 1723230003, revisie C1, identificeert bijvoorbeeld de betrokken series in paragraaf 2 en vereist expliciet goud-op-goud of tin-op-tin in paragraaf 4. Dat is een eis voor het beschreven systeem; beschouw mechanisch succesvol insteken niet als toestemming om afwerkingen te mengen. Molex Ultra-Fit-toepassingsspecificatie, pagina's 1–2

Verkrijg bij een bestaande printplaat het exacte printconnectorartikelnummer voordat u het kabelcontact specificeert. Leg een onbekende printzijdige afwerking vast als onopgelost selectiegegeven. Eerst een andere kabelafwerking bestellen kan een compatibiliteitsprobleem veroorzaken dat de behuizingstekening alleen niet toont.

Dezelfde discipline geldt voor alternatieven. Gelijke steek, contactvorm of zichtbare kleur bewijst geen goedgekeurde materiaalcombinatie. De verificatiegids voor connectoralternatieven verklaart hoe mechanische passing van bewijs voor de voorgestelde verbinding wordt gescheiden.

Lees dikte en onderlaag als delen van een opbouw

Een deklaagbeschrijving moet materiaal, betreffende zone, dikte-eis en elke voorgeschreven onderlaag identificeren. Behoud of het document een minimum, bereik of andere vastgelegde waarde geeft. Vervang die formulering in de inkooporder niet door een ongekwalificeerde dikteclaim.

Dikte alleen bewijst geen contactprestaties. Contactgeometrie, kracht, koppeloppervlak, bedrijfsomgeving en gedocumenteerde testcondities tellen ook mee. Evenmin mag een als goudflash beschreven laag stilzwijgend een andere voorgeschreven goudopbouw vervangen omdat beide er vergelijkbaar uitzien.

Houd eenheden expliciet bij offertevergelijking. Een getal in micrometers en een getal in micro-inches zijn niet uitwisselbaar. Als twee leveranciers de afwerking verschillend beschrijven, verduidelijk dan de tekeningeisen voordat de voorstellen als gelijkwaardig worden geaccepteerd.

Definieer de toepassing zonder een universele drempel te verzinnen

Beschrijf de elektrische taak van het circuit, plaatselijke omgeving, verwachte koppelhandelingen en relevante beweging bij de interface. Laat het verantwoordelijke engineeringteam die eisen vergelijken met de exacte componentdocumentatie. Er is geen enkele stroom-, spannings- of steekdrempel die de juiste afwerking voor elke connector kiest.

Evenmin vervangt deklaagselectie de beoordeling van draaddikte, thermiek of mechanische bescherming. Een gouduitvoering staat overschrijding van contactstroomvoorwaarden niet toe, en een tinuitvoering is niet automatisch ongeschikt voor alle signaalcircuits. Eis bewijs voor het bedoelde gebruik in plaats van een algemene materiaalregel.

Behandel wijziging van een afwerking in een goedgekeurde assemblage als componentwijziging. Controleer vóór tekeningaanpassing de tegenhanger, artikelnummerachtervoegsels, toepasselijke kwalificatiebewijzen en beïnvloede acceptatie-eisen. De gids voor technische wijzigingen helpt die beoordeling definiëren zonder automatisch niet-gerelateerde tests te herhalen.

Specificeer het paar in de offerteaanvraag

Geef referenties van kabelcontact en apparatuurzijdige tegenhanger, tekeningrevisies, vereiste afwerkingen en onopgeloste informatie. Geef aan of alternatieven mogen worden voorgesteld en welk bewijs de technische beoordelaar nodig heeft om ze te accepteren. Vraag niet alleen “verguld” als vervanging voor een volledig gedefinieerde interface.

Zeakka coördineert component- en leveranciersinkoop als handelspartner. Originele merkcomponenten worden overwogen voor complete kabelassemblages, niet voor losse verkoop. Een alternatief moet worden beoordeeld tegen zijn eigen voorgestelde opbouw en bewijs; originele componentspecificaties bepalen niet automatisch zijn nominale waarden. Stuur de interfacegegevens voor een projectbeoordeling, inclusief elke afwerkingseis die ongewijzigd moet blijven.
