JST SH vs. SR: Crimp oder IDC für eine Verbindung mit 1.0 mm Raster?

JST SH und SR verwenden ein Raster von 1.0 mm, jedoch unterschiedliche Leitungsanschlusstechniken: SH nutzt Crimpkontakte; SR nutzt Schneidklemmtechnik, kurz IDC. Anders als nicht verwandte Steckverbinderfamilien, die zufällig dasselbe Raster haben, besteht zwischen diesen beiden eine dokumentierte Beziehung. JST führt SH und SR als kompatible Baureihen auf, und bestimmte Original-SMT-Stiftleisten erscheinen in beiden Katalogen.

Schnelle Orientierung: Beginnen Sie mit der genauen Leiterplatten-Stiftleiste und entscheiden Sie dann, ob das Kabel eine SH-Crimpkonstruktion oder die spezifizierte SR-IDC-Konstruktion benötigt. Gemeinsame Gegensteckteile machen Leitungsvorbereitung, Strombemessungswerte oder Abmessungen des fertigen Kabels nicht identisch.

Was ändert sich auf der Kabelseite?

Alternative SH-Katalogkomponenten. Dieses Bild zeigt die Crimpseite des Vergleichs; es zeigt keine SR-IDC-Teile und belegt keine SH/SR-Stiftleistenkompatibilität. SH-Alternativen ansehen.

Die folgenden Original-JST-Referenzen wurden am 7. Oktober 2026 geprüft. Sie spezifizieren weder Zeakka-Alternativen noch die Belastbarkeit einer fertigen Baugruppe.

Siehe SH-Spezifikationen und Kontakttabelle, Seiten 1–2 sowie SR/SZ-Spezifikationen und Buchsentabelle, Seiten 1–2.

Sind SH und SR kompatibel?

Als konkretes Original-JST-Beispiel führen beide Kataloge BM04B-SRSS-TB als vierpolige SMT-Stiftleiste mit Zugang von oben und SM04B-SRSS-TB als seitlich steckbare Ausführung auf. Der SH-Stiftleistenhinweis erlaubt ausdrücklich eine SR-IDC-Buchse. Zusammen mit den oben genannten kabelseitigen Beispielen belegen diese Einträge eine bestimmte gemeinsame Steckanordnung. SH-Stiftleistentabelle und Hinweis, Seite 3; SR/SZ-Stiftleistentabelle, Seite 3.

Auch das SH-Produktprofil von JST nennt kompatible SR-IDC- und SZ-Durchsteckoptionen. Dies ist ein Anlass, die beabsichtigte Kombination zu prüfen, keine pauschale Freigabe für jede Stiftleiste mit 1.0 mm Raster. Prüfen Sie vollständige Teilenummer, Polzahl und Variante. Steckverbinder alternativer Marken benötigen eigene Nachweise; der Kompatibilitätshinweis zu Original-JST-Teilen qualifiziert sie nicht.

Eine Fertigungszeichnung sollte beide Gegensteckteile benennen. „SH/SR-kompatibel“ ist eine nützliche Hintergrundinformation, reicht aber allein nicht zur Festlegung der tatsächlichen Schnittstelle. Behalten Sie bei der Prüfung eines Ersatzkabels die konkrete Identität der Stiftleiste bei, besonders wenn die Leiterplatte unverändert bleiben muss.

Beim Wechsel der Anschlusstechnik die Stromkreisnummerierung beibehalten

Eine mechanisch passende Verbindung kann dennoch falsche Signale führen. Legen Sie vor dem Vergleich von Leitungsfarben die Blickrichtung fest: Steckgesicht, Leitungseinführungsseite und Leiterplatten-Montagefläche sind verschiedene Ansichten. Übernehmen Sie keine Links-rechts-Folge aus einem Foto in eine Zeichnung, die eine andere Seite zeigt.

JST verwendet in den Leiterplatten-Layouthinweisen die Steckverbinder-Montagefläche als Ansichtsbezug. Ordnen Sie anhand des gekennzeichneten Stromkreises Nr. 1 und der jeweiligen Teilezeichnung jeden Leiter dem Netz auf der Leiterplatte zu. Ergänzen Sie eine eindeutige Ansichtsbezeichnung auf der Kabelzeichnung und prüfen Sie die fertige Pinzuordnung durch eine Durchgangsprüfung. SH-Layout, Seite 1; SR/SZ-Layout, Seite 2.

Dies ist auch dann wichtig, wenn beide Kabelenden gleich aussehen. Ein Foto belegt das Aussehen; es belegt nicht, welcher Leiter welchen Stromkreis am anderen Ende erreicht.

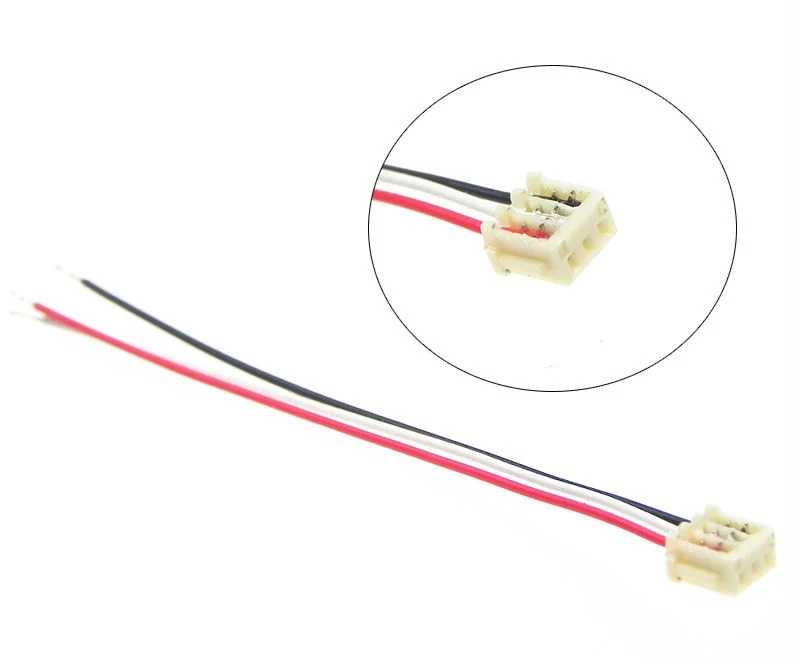

SR benötigt eine definierte Leitung und einen definierten IDC-Prozess

Behandeln Sie eine SR-Konstruktion als Kombination aus Buchse, Leitung und Anschlussprozess. Die aufgeführte Leitergröße erlaubt nicht jede als AWG 30 angebotene Leitung. Bestätigen Sie vor der Fertigungsfreigabe den tatsächlichen Leiteraufbau, den Isolierungsdurchmesser und die geltende Leitungsspezifikation.

Verwenden Sie Werkzeuge und Prozessanweisungen, die für die ausgewählte SR-Buchse und Leitung bestätigt sind. Wählen Sie SR nicht in der Annahme, beliebige lose Leitungen ließen sich mit einem Universalwerkzeug in den Steckverbinder drücken. Beschaffen Sie vor der Prozessfreigabe die geltenden JST-Verarbeitungsanweisungen und die Werkzeugempfehlung; dieser Leitfaden schreibt kein Werkzeugmodell und keine Einrichtung vor.

Ebenso ist eine SR-Buchse kein SH-Gehäuse, in das stattdessen ein loser Crimpkontakt eingesetzt werden kann. Erfordert das Kabel einen Wechsel von IDC auf Crimp, spezifizieren Sie einen vollständigen, kompatiblen kabelseitigen SH-Aufbau und bewerten Sie dessen Auswirkungen auf die Baugruppe. Das ist eine Änderung der Anschlusskonstruktion, auch wenn die Leiterplatten-Stiftleiste gleich bleibt.

Bei SH betrifft die entsprechende Fertigungsprüfung den ausgewählten Kontakt, die Leitungspassung, Crimpwerkzeuge, Anschlussqualität und den Kontaktsitz. Wählen Sie zwischen den Bauarten anhand des verfügbaren qualifizierten Prozesses und der Kabelanforderungen, statt eine Montagemethode grundsätzlich für einfacher oder günstiger zu halten.

Freiraum und Belastung erneut prüfen

Die im SH-Katalog abgebildete Höhe im montierten Zustand beträgt 6.3 mm bei Zugang von oben; die Referenz für seitlichen Zugang beträgt 2.95 mm. Die SMT-Abbildungen für SR zeigen 4.9 mm bei Zugang von oben und 2.95 mm bei seitlichem Zugang. Verwenden Sie die vollständige Zeichnung der gewählten Ausrichtung einschließlich Tiefe und Leitungsaustritt; eine gemeinsame Stiftleiste garantiert keinen unveränderten Kabelbauraum. SH, Seite 1; SR/SZ, Seite 2.

Übernehmen Sie ebenso wenig den hervorgehobenen SH-Stromwert in eine SR-Kabelspezifikation. Prüfen Sie die tatsächliche Stromkreislast und Einbaubedingungen anhand der gewählten Bauart. Soll eine Änderung lediglich die Verlegung vereinfachen, stellen Sie sicher, dass sie nicht zugleich eine ungeprüfte elektrische Änderung einführt.

Das benötigte Kabel prüfen

Zeakka ist ein Beschaffungsunternehmen für Steckverbinder und Kabelkonfektionen. Die bestehende Seite für alternative Steckverbinder der SH-Baureihe bietet einen Ausgangspunkt für Alternativkomponenten. Original-JST-Teile werden entsprechend dem bestätigten Projektumfang in fertigen Kabelkonfektionen angeboten. SR-spezifische Leitungen, Werkzeuge und Montageverfügbarkeit müssen bestätigt werden; dieser Vergleich belegt keine SR-Lieferfähigkeit.

Für eine vorgeschlagene Alternative folgen Sie dem Leitfaden zur Prüfung von Steckverbinderalternativen. Zur Bewertung einer SH/SR-Kabeländerung senden Sie die Identität der vorhandenen Stiftleiste, Leitungsspezifikation und beschriftete Pinzuordnung. Diese Angaben klären, ob der Vorschlag die Leiterplattenschnittstelle erhält und den Kabelaufbau angemessen ändert.
