Originale JST-PH-Komponenten
Originalgehäuse und -kontakte können für fertige Kabelkonfektionen beschafft werden, vorbehaltlich Verfügbarkeit und Bestätigung der genauen Teile.
Rastermaß 2,0 mm · Individuelle Kabelkonfektionen
Individuelle JST-PH-Kabelkonfektionen
Individuelle Längen, Pinbelegungen und Leitungsoptionen für Ihr Geräteprojekt. Wählen Sie Originalsteckverbinder von JST PH oder kompatible Alternativen, die wir für Ihre Konfiguration bestätigen. Ein Foto, eine Steckverbinderreferenz oder eine kurze Beschreibung genügt für den Start.
Wählen Sie die Kabelenden für Ihr Projekt
Wir stimmen diese Ausführungen auf Ihre Anforderungen ab. Für ein erstes Gespräch müssen Sie nicht jede Komponentenbezeichnung kennen.

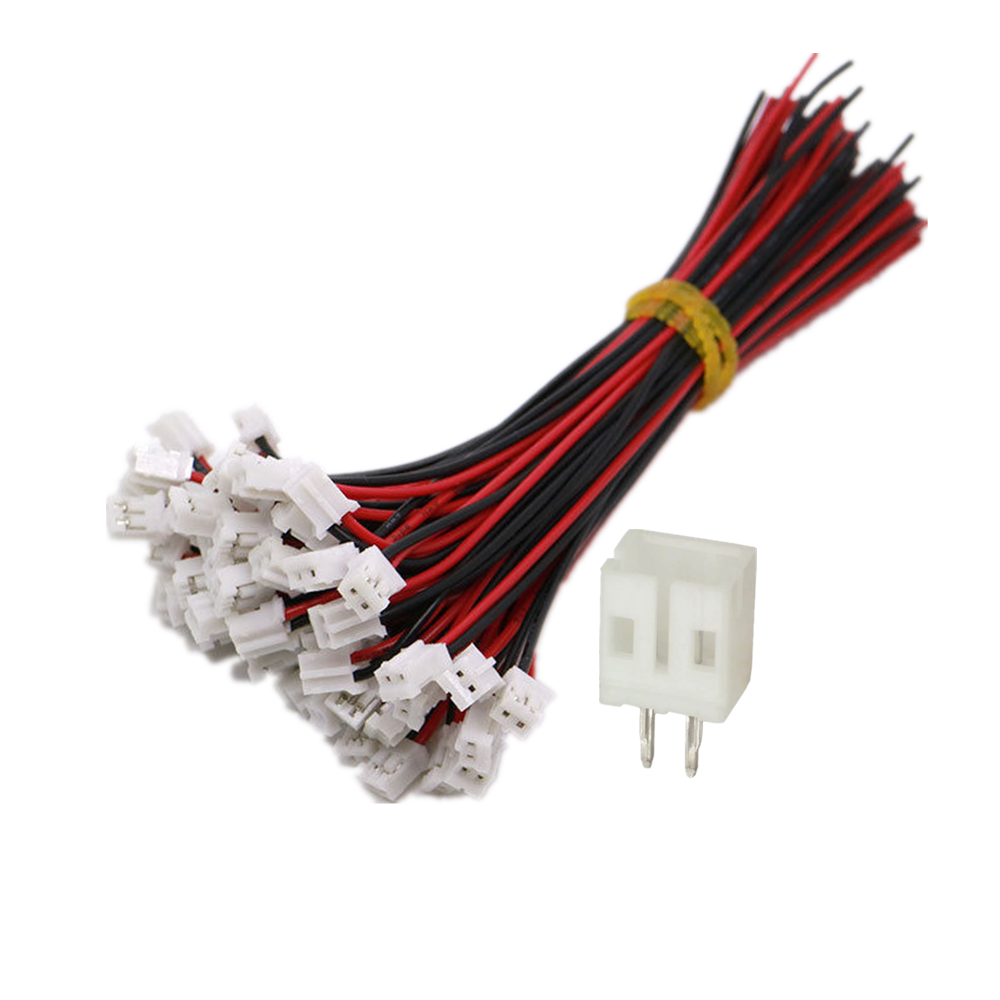

PH auf PH
An beiden Enden befindet sich ein Gehäuse, mit der von Ihnen benötigten Länge und Pin-zu-Pin-Verbindung. Zwei Buchsengehäuse an einem Kabel bilden kein zusammenpassendes Stecker-Buchsen-Paar.
PH auf vorbereitete Leitungsenden
Ein PH-Ende und am anderen Ende abisolierte oder verzinnte Leitungen. Teilen Sie uns mit, wie das freie Ende angeschlossen wird; die Vorbereitungslängen klären wir gemeinsam.

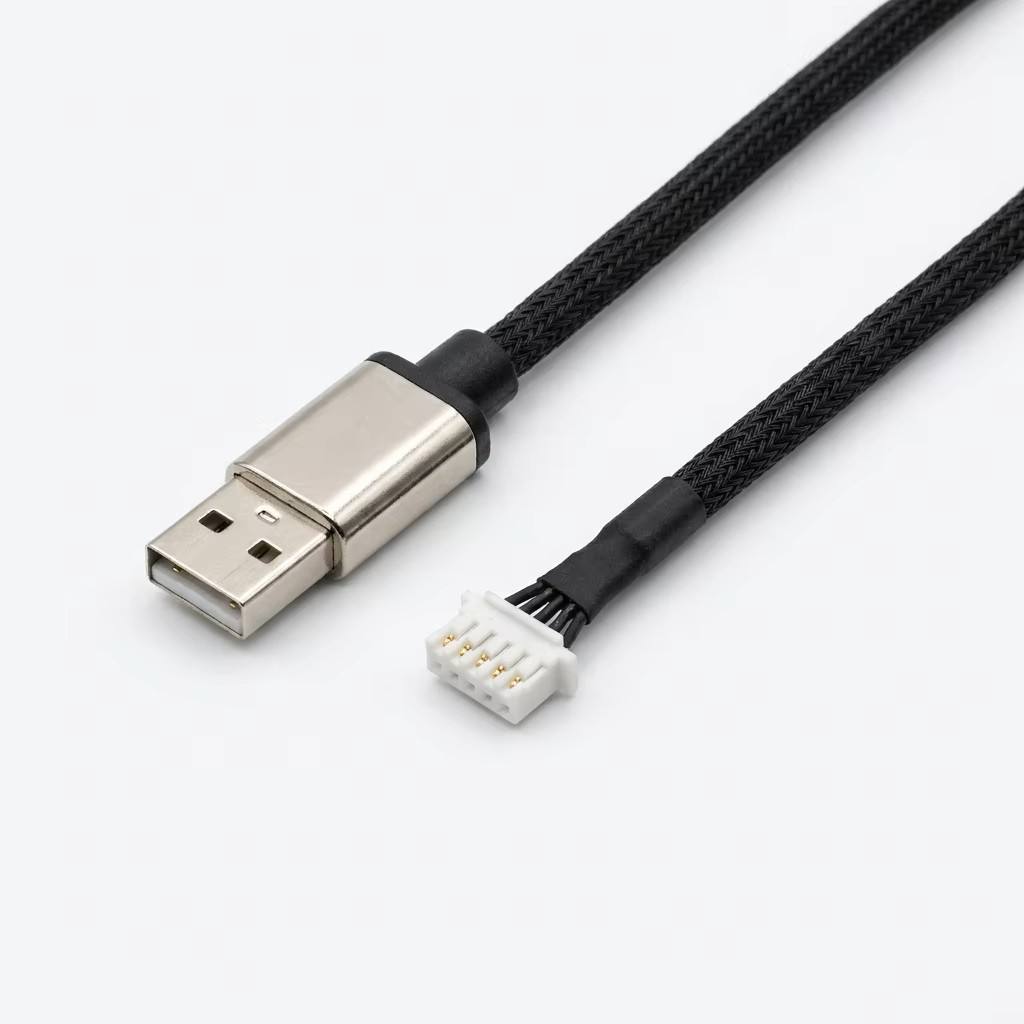

JST-PH-auf-USB-Kabel
Ein PH-Ende wird in einer individuellen Kabelkonfektion mit einem USB-Stecker verbunden. Teilen Sie uns die gewünschte Länge, Verdrahtung und den vorgesehenen Einsatzzweck mit, damit wir die Konfiguration bestätigen können.

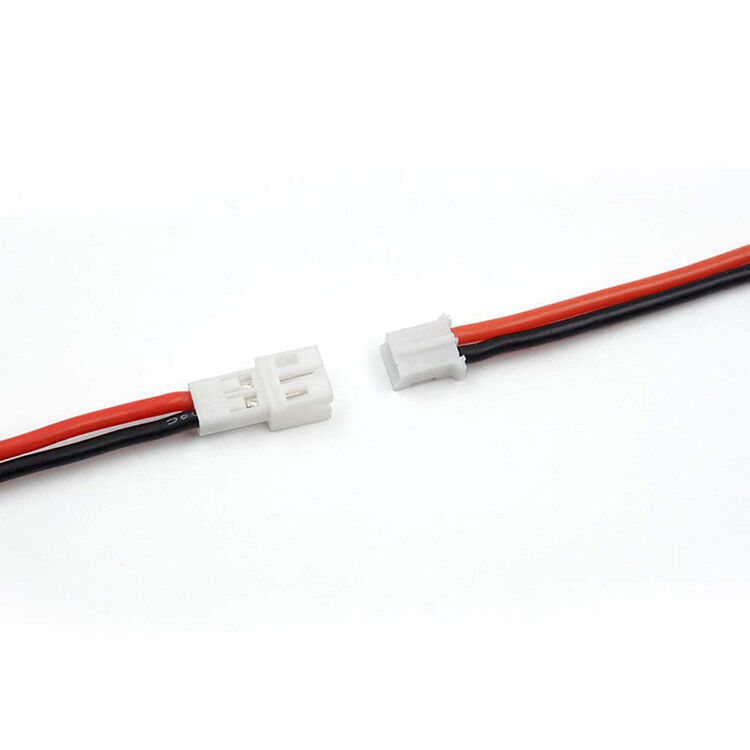

Kompatible Verlängerungskabel
Kabelpaare mit Inline-Stecker und -Buchse sind mit kompatiblen Steckverbinderoptionen erhältlich. Wir bestätigen die Teile an beiden Enden; dies wird nicht als originale JST-PH-Wire-to-Wire-Familie bezeichnet.

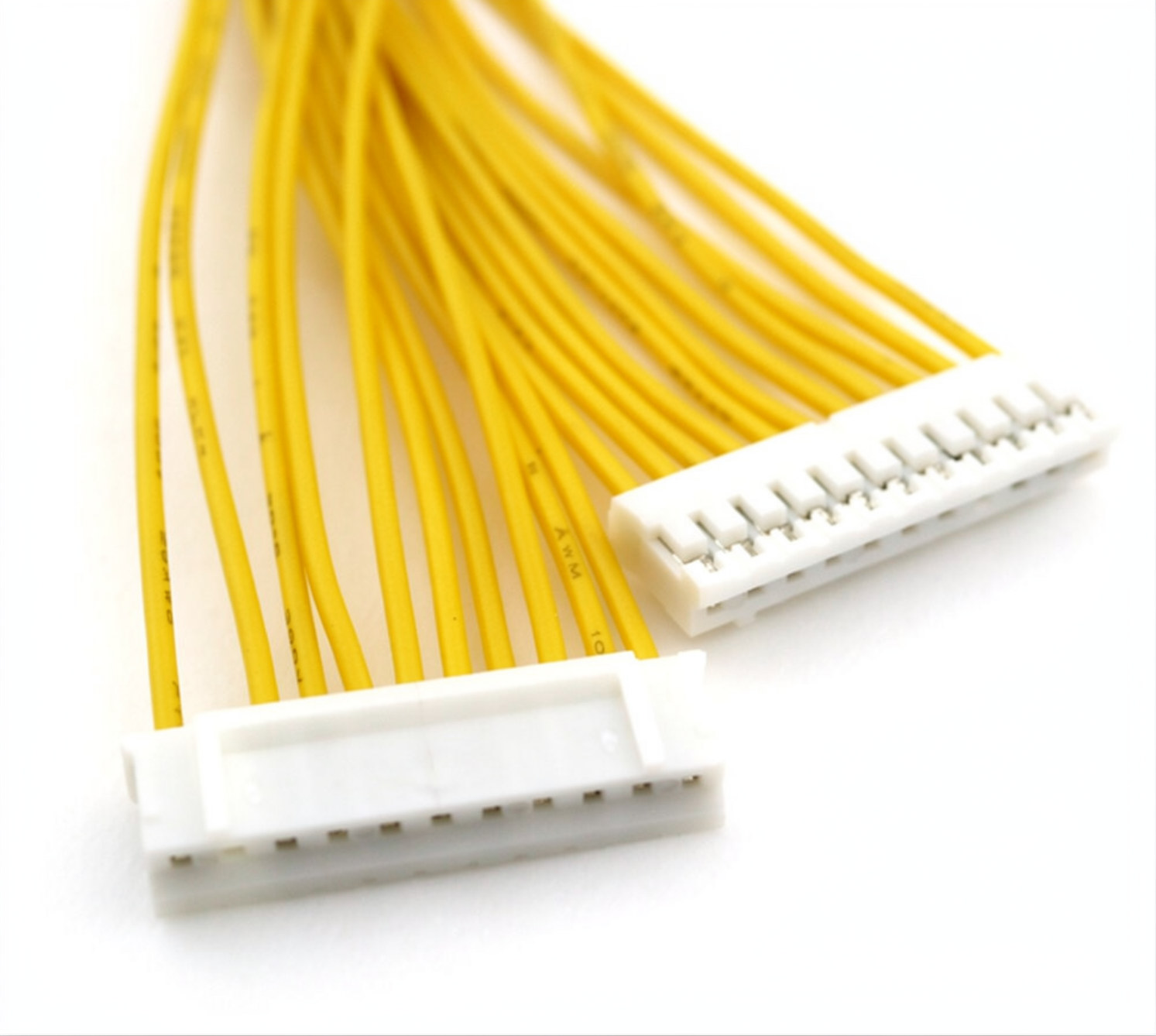

Die Fotos veranschaulichen Konfigurationen, nicht feste Lagerartikel oder den Nachweis von Originalmarken-Komponenten. Ihr Angebot benennt die vereinbarten Komponenten.
Polzahl, Länge und Verdrahtung – für Ihre Konfektion gefertigt
Senden Sie uns die bereits bekannten Angaben. Wir helfen, die übrigen Spezifikationen zu klären, bevor Muster oder Produktion vereinbart werden.
Polzahl
Fragen Sie nach 2-, 3-, 4- oder 6-poligen PH-Kabeln oder einer anderen Polzahl. Gehäuse und Gegensteckverbinder werden gemeinsam ausgewählt.
Kabellänge
Längen wie 100 mm, 200 mm oder 500 mm sind Beispiele, keine voreingestellten Produkte. Geben Sie an, wie die Länge gemessen werden soll, wenn dies für den Einbau wichtig ist.
Leitung und Kabel
Wählen Sie Leiterquerschnitt, Farben, Einzelleitungen oder einen ummantelten Aufbau. Nennen Sie uns Anforderungen an Flexibilität, Temperatur, Schirmung oder Kennzeichnung.
Pinbelegung und Polarität
Durchgehende oder gekreuzte Verbindungen werden anhand der Pinnummern und der Blickrichtung auf den Steckverbinder definiert. Die Leitungsfarbe allein ist keine Spezifikation der Pinbelegung oder Polarität.
Eine Leiterplatten-Stiftleiste ist kein Inline-Kabelstecker
JST führt die originale PH-Serie als Wire-to-Board-Familie mit 2,0 mm Rastermaß. Das kabelseitige Buchsengehäuse wird mit einer Leiterplatten-Stiftleiste verbunden. Senden Sie für ein Verlängerungskabel Fotos beider Gegenstücke, damit wir die passende kompatible Inline-Kombination bestimmen können.
Referenz zur originalen JST-PH-Familie
Originalsteckverbinder oder kompatible Alternativen
Kompatible Steckverbinderoptionen
Wir können auch markenlose kompatible Alternativen einsetzen. Passung, Kontaktauswahl und Anwendungsanforderungen werden für die gewählte Kombination geprüft; eine ähnliche Optik belegt keine identische Leistung.
Zeakka ist ein Handels- und Beschaffungspartner, nicht JST oder ein verbundenes Herstellerunternehmen. Originale JST-Komponenten werden nicht separat verkauft. Die nachfolgende Zeakka-2002-Zeichnung beschreibt einen alternativen Steckverbinder, nicht das Originalprodukt von JST oder eine vollständige Kabelspezifikation.

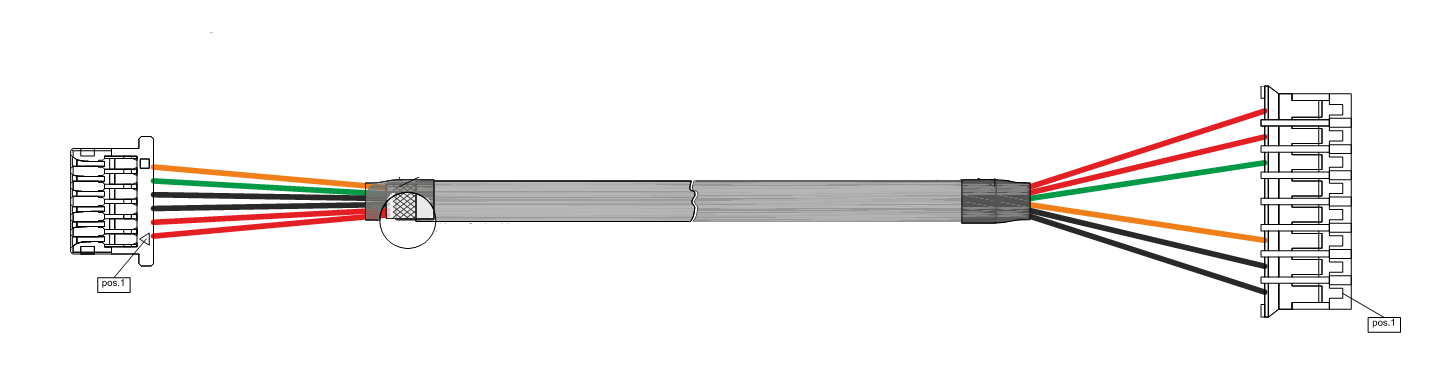

Zeichnung des alternativen Zeakka-2002-Steckverbinders ansehen (PDF)Vom Foto oder der Beschreibung zum definierten Kabel
Für Ihre erste Anfrage ist keine vollständige Zeichnung erforderlich. Beginnen Sie mit einem Foto oder einer Beschreibung; wir helfen, Steckverbinderenden, Leitungsführung, Länge und Pinverbindungen für Ihre Konfektion zu klären.
Spezifikationsprüfung, Muster und Produktionskontrollen

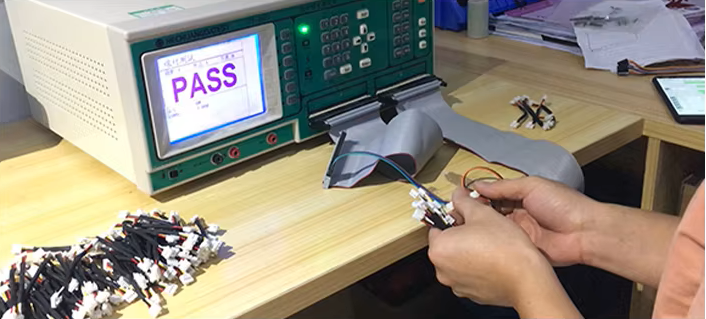

Wir bringen Ihr Projekt mit einem geeigneten Produktionspartner zusammen, vergleichen Angebote und koordinieren Muster sowie Revisionen. Jeder Kabelsatz wird bei unseren Produktionspartnern auf Durchgang und Kurzschluss geprüft; Zugprüfungen erfolgen stichprobenartig.
- Steckverbinderenden, Pinbelegung und kritische Maße vor der Fertigung vereinbaren
- Muster anhand der vereinbarten Konfiguration und Ihrer Anwendung prüfen
- Zusätzliche Prüfungen, Dokumentation und Lieferanforderungen für das Projekt besprechen
Verwandte Ressourcen zu Kabelkonfektionen
Fragen zu JST-PH-Kabelkonfektionen
Kann ich ohne Zeichnung ein Angebot anfragen?
Ja. Beginnen Sie mit einem Foto, einer Steckverbinderreferenz oder einer kurzen Beschreibung. Wenn Sie die ungefähre Menge oder Länge kennen, geben Sie diese bitte an. Die übrigen Details klären wir gemeinsam; eine vollständige Zeichnung oder Stückliste ist für die Kontaktaufnahme nicht erforderlich.
Können Sie 2-, 3-, 4- und 6-polige PH-Kabel fertigen?
Ja, diese und weitere Polzahlen können wir besprechen. Das Angebot bestätigt Steckverbinderoption, Leitung, Pinbelegung, Länge und Menge, statt je Polzahl ein Standardkabel vorauszusetzen.
Können Sie PH-auf-SH-Kabel fertigen oder die Pinbelegung ändern?
Ja. PH-auf-SH und andere gemischte Serien können mit vereinbarter durchgehender oder gekreuzter Verdrahtung gefertigt werden. Senden Sie Steckverbinderreferenzen oder Fotos und bekannte Pinverbindungen; wir helfen bei Blickrichtung und übrigen Details.
Sind PH-Verlängerungskabel originale JST-Produkte?
Die originale JST-PH-Familie ist für Wire-to-Board-Verbindungen ausgelegt. Wir bieten kompatible Inline-Verlängerungsausführungen an und benennen vor der Bestätigung die Komponenten an beiden Enden. Ein kompatibles Inline-Steckergehäuse darf nicht als originales JST-PH-Wire-to-Wire-Teil bezeichnet werden.
Wie hoch sind Mindestbestellmenge und Musterkosten, und wie lang ist die Lieferzeit?
Das hängt von den ausgewählten Komponenten, der Leitung, der Menge und dem Konfektionsaufwand ab. Nennen Sie uns Ihren geschätzten Bedarf; wir bestätigen Musterregelung, mögliche Kosten, Mindestmengen und Zeitplan für diese Konfiguration.
Beschreiben Sie uns Ihr PH-Kabel
Ein Foto, eine Steckverbinderreferenz oder eine kurze Beschreibung genügt für den Start. E-Mail-Adresse und eine kurze Nachricht sind die einzigen Pflichtfelder; Zeichnungen und andere Dateien sind optional.
