JST XH · Steckverbinderfamilie mit 2,5 mm Rastermaß
Von einseitigen Anschlussleitungen bis zu beidseitig konfektionierten und verzweigten Kabelsätzen: Wir helfen Ihnen, Steckverbinder, Länge, Pinbelegung und Leitungsmanagement für Ihr Gerät festzulegen. Wählen Sie je nach Einbausituation Einzelleitungen, ein ummanteltes Leitungsbündel oder ein Kabel mit Außenmantel.
Originalkomponenten von JST oder kompatible Alternativen, im Angebot eindeutig angegeben.
Noch keine Zeichnung? Ein Foto des Steckverbinders und eine kurze Beschreibung genügen für den Start.
01 / Verbindungsaufbauten
Wählen Sie zunächst den Verbindungsaufbau und kombinieren Sie ihn anschließend mit den unten aufgeführten Optionen für das Leitungsmanagement. Vor Ihrer Anfrage müssen Sie nicht jedes Detail festgelegt haben.

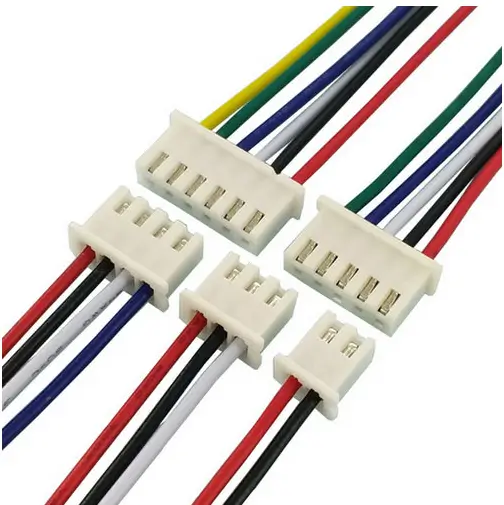

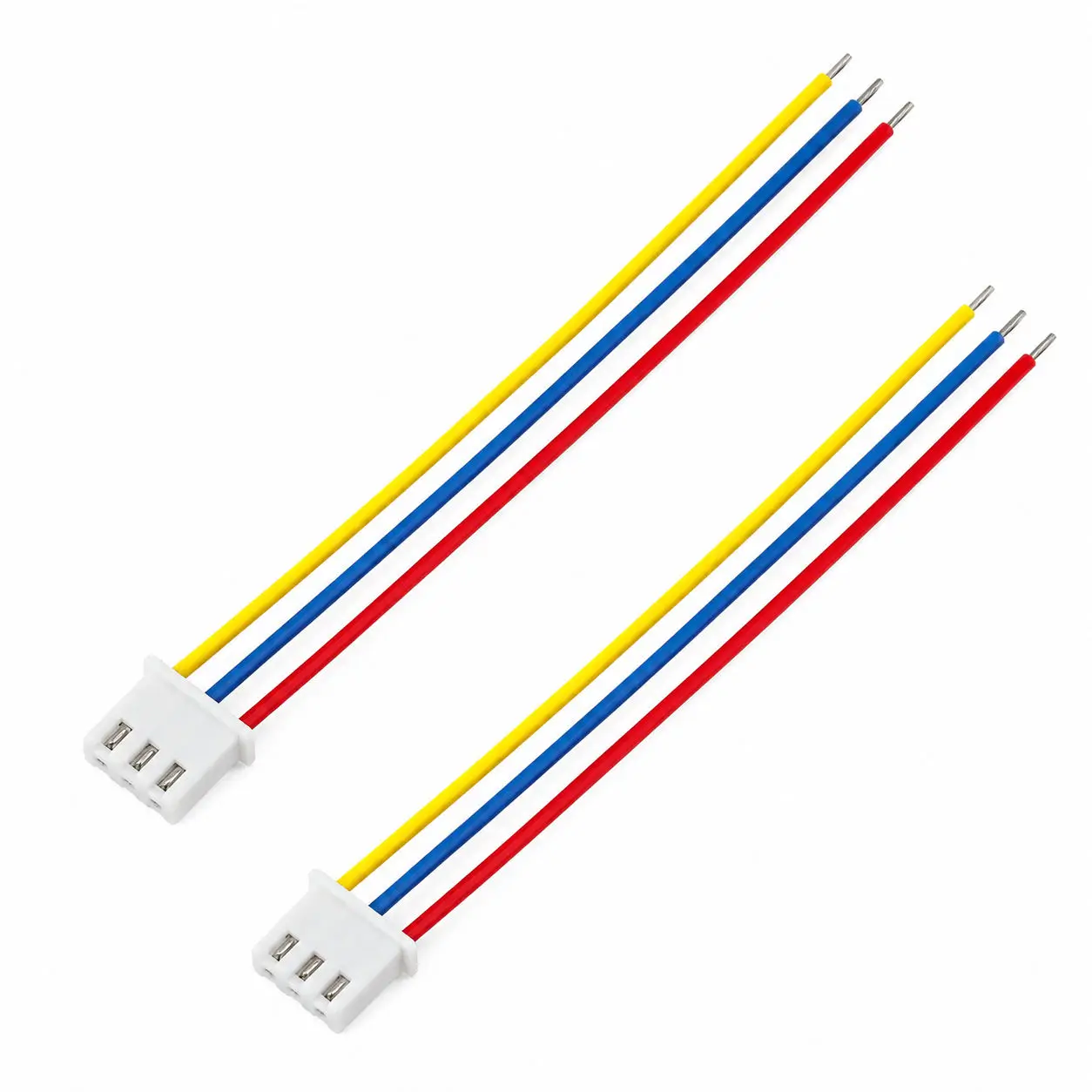

XH auf abisolierte, verzinnte oder anderweitig vorbereitete Leitungsenden
Ein Steckverbinder an einem Ende und Leitungsenden, die für den nächsten Montageschritt vorbereitet sind. Passen Sie Leitungslängen, Farben und Endbearbeitung an die vorgesehene Anschlussart an.
XH auf XH · XH auf eine andere Steckverbinderfamilie
Verbinden Sie zwei Leiterplatten oder eine XH-Schnittstelle mit einer anderen Steckverbinderfamilie. Länge und Pin-zu-Pin-Zuordnung richten sich nach Ihrem Gerät; zwei Buchsengehäuse sind Kabelenden und kein zusammenpassendes Paar.
Kompatible Inline-Verbindung · individuelle Verlängerungslänge

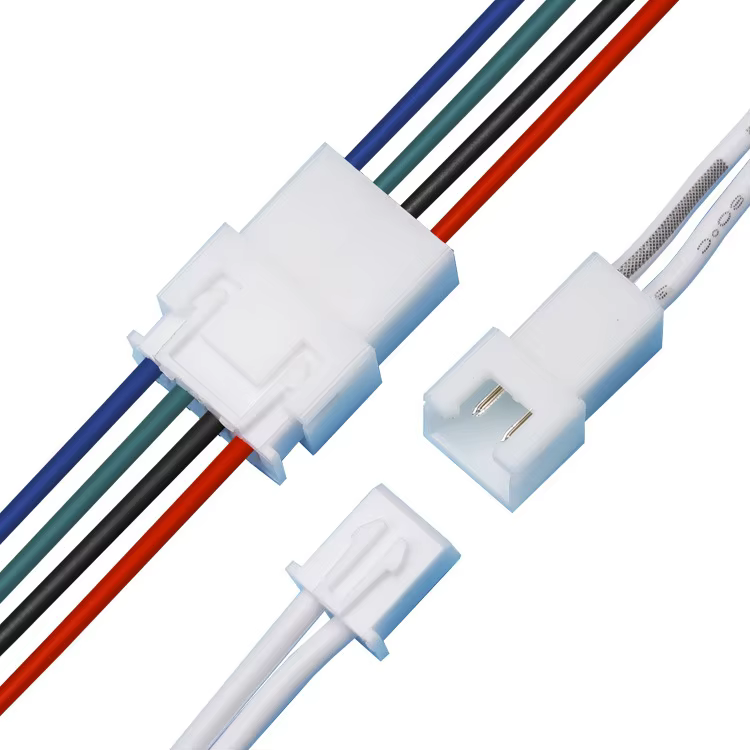

Verlängern Sie eine bestehende Verbindung über eine definierte Stecker-Buchsen-Schnittstelle. Die Inline-Beispiele verwenden kompatible Alternativkomponenten und gehören nicht zu einer originalen JST-XH-Wire-to-Wire-Familie. Wir bestätigen beide Gegenstücke und die Leitungsreihenfolge.
Ein geführter Kabelsatz · mehrere Anschlusspunkte

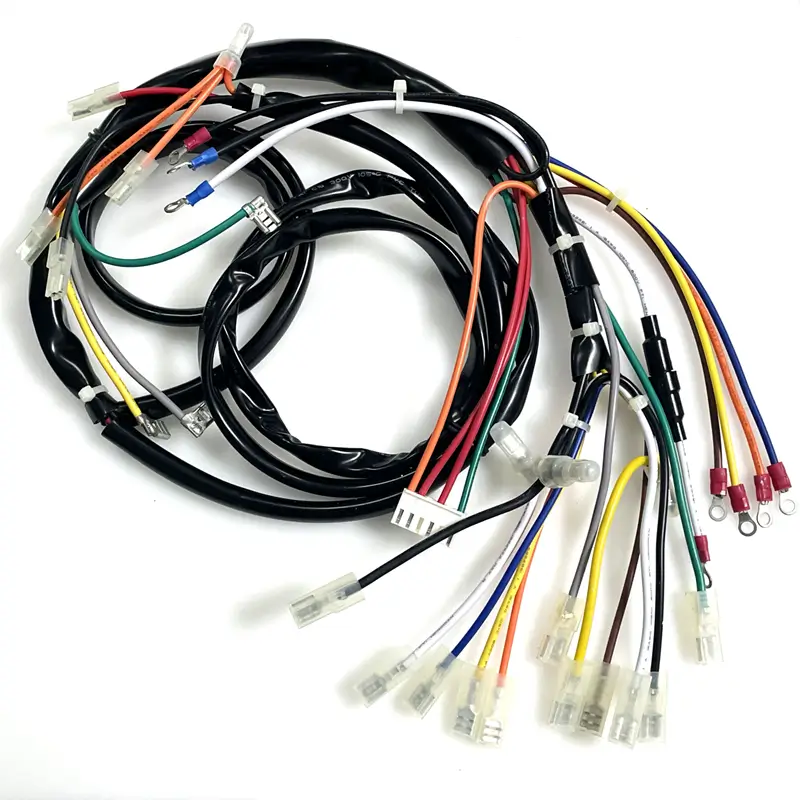

Führen Sie mehrere Anschlusspunkte in einem Kabelsatz zusammen. Das Foto veranschaulicht Abzweigführung und Befestigung; Steckverbindertypen, Abzweiglängen und Stromkreise werden für Ihr XH-Projekt festgelegt. Ein verzweigter Aufbau bedeutet nicht, dass die Leitungen elektrisch parallel geschaltet sind.
Nennen Sie uns die Polzahl und das benötigte andere Ende. Auch andere Polzahlen, teilbestückte Gehäuse und Verlängerungslängen können geprüft werden. Die genauen Komponenten und belegten Positionen werden im Angebot bestätigt.
Dies sind Ausgangspunkte für die Konfiguration, keine Lagerliste. Die Leitungsfarbe allein legt die Polarität nicht fest.
02 / Leitungsmanagement und Schutz
Besprechen Sie mit uns, wie die Leitungen gebündelt, geschützt, gekennzeichnet und befestigt werden sollen. Diese Optionen lassen sich kombinieren; Material- und Einbauanforderungen bestimmen den endgültigen Aufbau.
Bündeln Sie festgelegte Leitungen entlang des Verlaufs. Definieren Sie, welche Leitungen miteinander verdrillt werden und wo die Verdrillung vor jedem Steckverbinder endet.

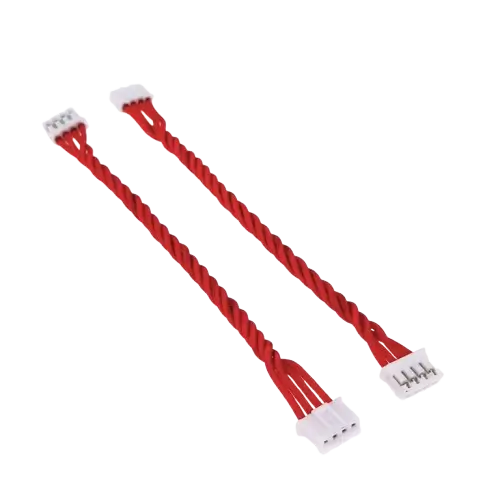

Das Foto zeigt Leitungsbündel, keine spezifizierte Twisted-Pair-Anordnung. Verdrillung allein begründet keine Signal- oder EMV-Klassifizierung.
Ordnen Sie lokale Bündel, schließen Sie Schlauchenden ab oder decken Sie einen vereinbarten Übergang ab. Legen Sie Anfang und Ende fest.

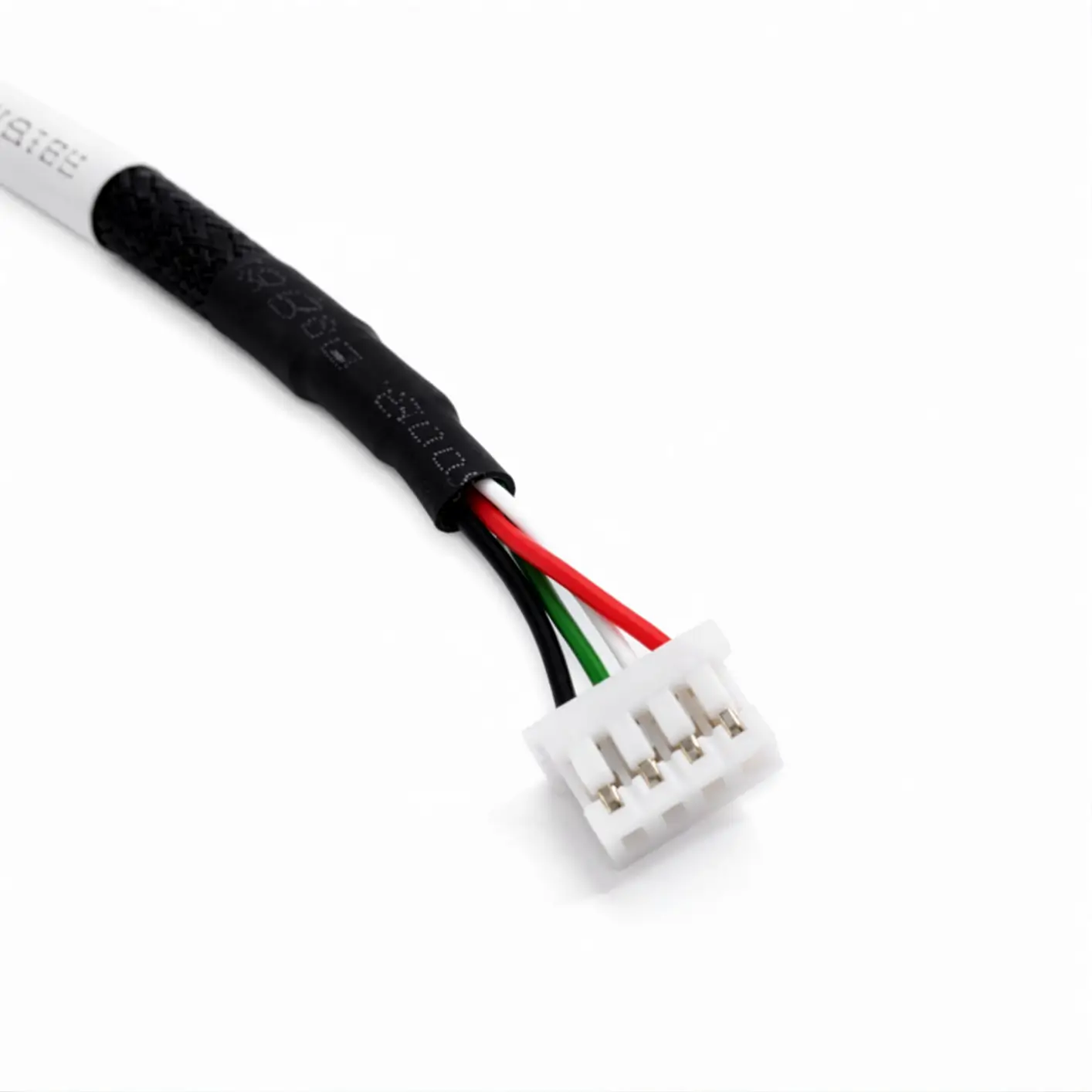

Isolations-, Dichtungs- und Temperatureigenschaften hängen vom gewählten Schlauch und von der Konfektion ab.
Bündeln Sie Leitungen in einem flexiblen Schlauch, um Führung und Abriebschutz zu unterstützen. Planen Sie Platz für den fertigen Bündeldurchmesser ein.

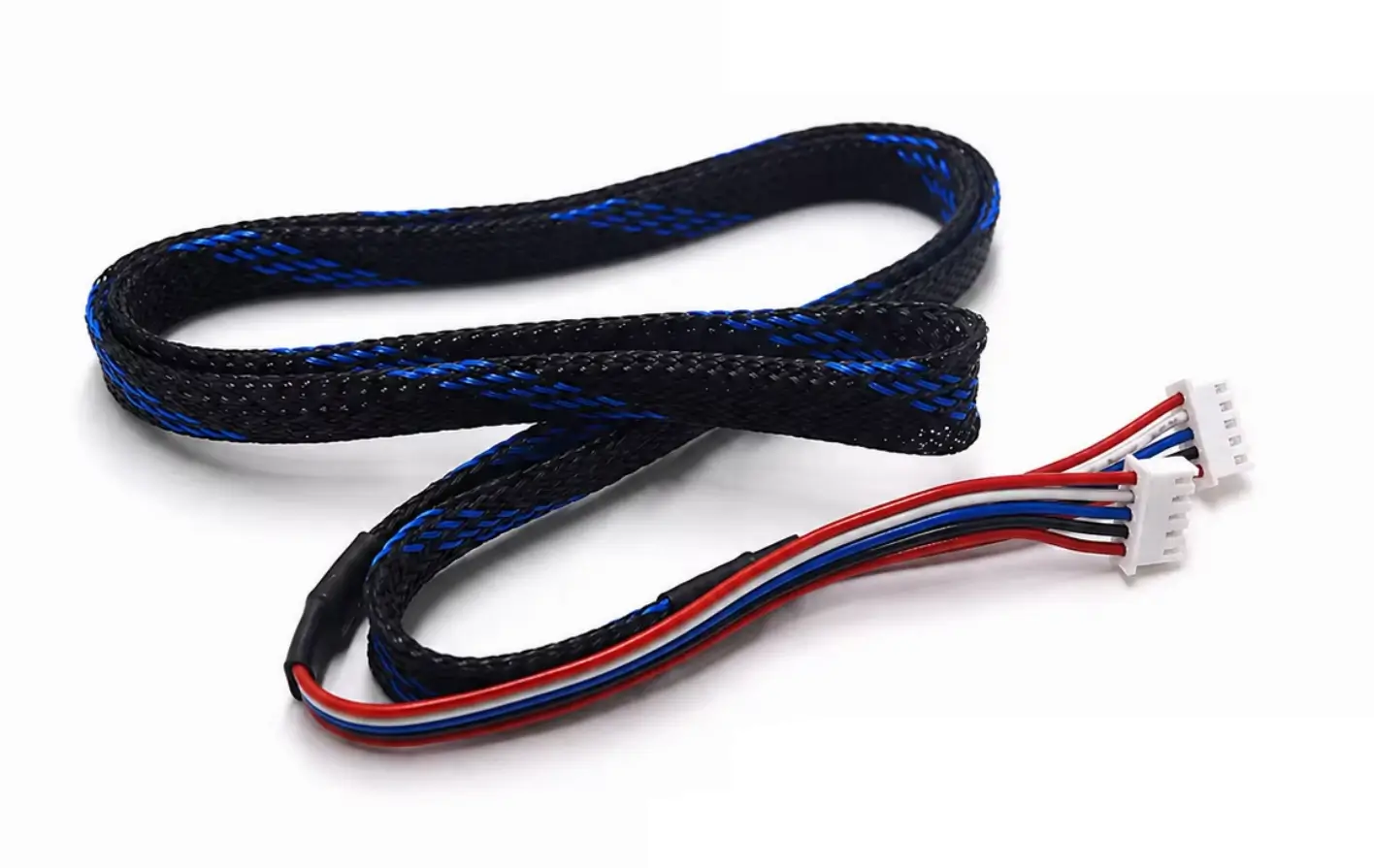

Ein gewöhnlicher Polymerschlauch ist keine metallische EMI-Abschirmung.
Verwenden Sie einen Stamm mit Außenmantel und definierten Ausbruchlängen. Bei einer geschirmten Ausführung ist zu vereinbaren, wie Schirm oder Beidraht angeschlossen werden.

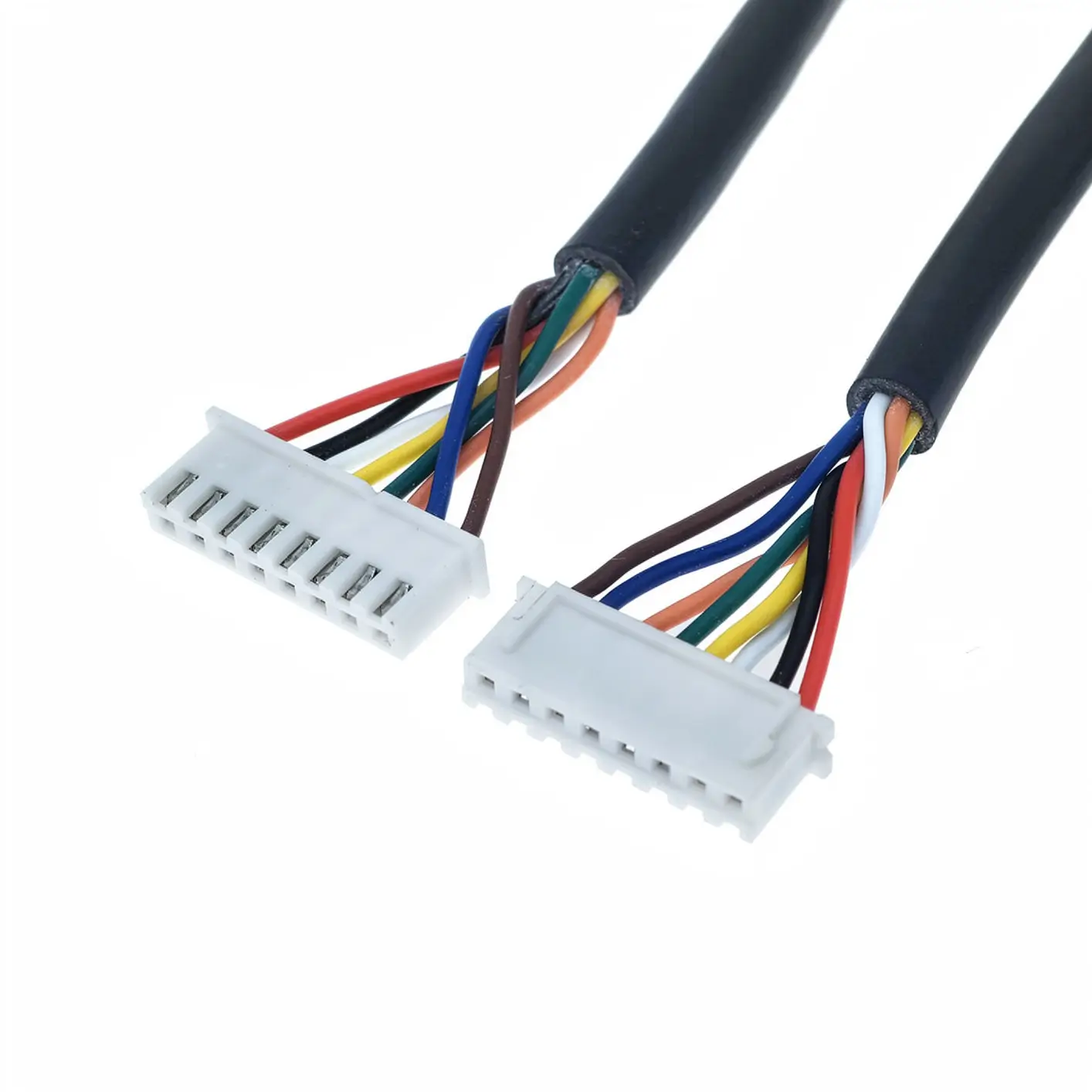

Das Foto zeigt einen ummantelten Aufbau, aber keinen Nachweis einer Abschirmung. Eine geschirmte Option muss separat spezifiziert und geprüft werden.
Prüfen Sie eine Schutzummantelung, die zum Leitungsweg und zu den Abzweigen passt. Berücksichtigen Sie Außendurchmesser und benötigten Biegeraum.

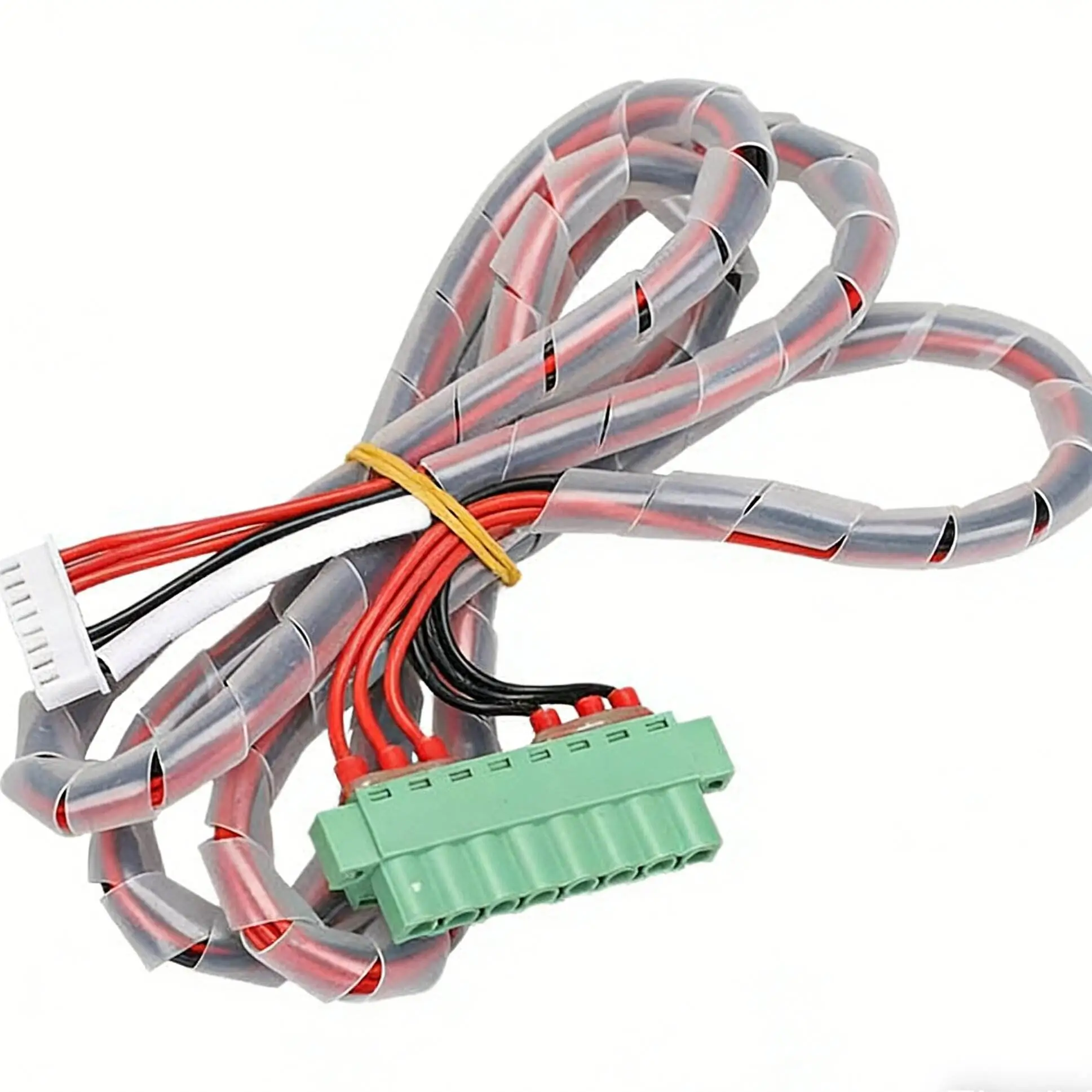

Beispiel für eine Spiralschlauch-Ausführung; die Steckverbinderfamilie auf diesem Foto ist nicht verifiziert. Wellrohr ist eine separate Option. Offene oder geschlitzte Ummantelungen bedeuten keine Abdichtung.
Positionieren Sie Bündel und Abzweige und kennzeichnen Sie anschließend die richtigen Anschlusspunkte. Stimmen Sie Binderpositionen, Bandabdeckung und Kennzeichnungsinhalt ab.
Dargestellt sind Kabelbinder an einem verzweigten Kabelsatz. Bandabdeckung und Kennzeichnungsetiketten werden separat vereinbart.
Unsicher bei der Auswahl? Senden Sie ein Foto des Einbauraums und beschreiben Sie, welche Aufgabe das Kabel erfüllen soll.
Beginnen Sie mit einem Foto, einer Skizze oder einer Beschreibung und – sofern bekannt – mit ungefährer Menge und Länge. Dies sind Prüfpunkte, keine Pflichtfelder und keine Aufforderung, den Entwurf vorab abzuschließen.
Nehmen Sie die Komponentenwahl in das Angebot auf, damit Muster und Nachbestellungen derselben vereinbarten Spezifikation folgen.
Wenn Ihre Konstruktion originale Gehäuse und Kontakte von JST erfordert, geben Sie dies an. Wir können sie für fertige Kabelkonfektionen beschaffen und die ausgewählten Teile sowie deren Verfügbarkeit bestätigen. Originalkomponenten werden nicht separat verkauft.
Wir können markenlose Alternativkomponenten zur Prüfung vorschlagen. Passung, Verdrahtung und Anwendungsanforderungen müssen bestätigt werden; eine ähnliche Optik belegt keine identische Leistung.
Die bestehende Serienseite enthält Zeichnungen alternativer Zeakka-Steckverbinder. Dies sind Komponentenreferenzen, keine Zeichnung des fertigen Kabels und keine Originalspezifikation von JST.
Zeakka ist Ihr Handels- und Beschaffungspartner. Wir helfen, Anforderungen zu klären, geeignete Fabriken auszuwählen sowie Angebote, Muster und Änderungen zu koordinieren.
Ein Foto, eine Zeichnung, eine Musterreferenz oder eine Beschreibung. Ergänzen Sie ungefähre Menge und Länge, sofern bekannt; für die Kontaktaufnahme ist keine vollständige Stückliste erforderlich.
Wir prüfen Komponentenoption, Verdrahtung, Aufbau und Ausführung. Das Angebot nennt Mengen, Musterregelung, mögliche Kosten und Annahmen zur Lieferzeit.
Prüfen Sie Passung, Ausrichtung und Verdrahtung vor der Produktion. Jeder Kabelsatz wird gemäß den vereinbarten Verbindungsanforderungen auf Durchgang und Kurzschluss geprüft; Zugprüfungen erfolgen stichprobenartig.
Wenn Ihr Projekt bestimmte Berichte, Erklärungen oder zusätzliche Prüfungen erfordert, teilen Sie uns dies mit, damit Umfang und verfügbare Nachweise vereinbart werden können.
Ja. Senden Sie ein Foto oder eine kurze Beschreibung dessen, was das Kabel verbindet. Ungefähre Länge und Menge sind hilfreich, sofern bekannt. Die übrigen Fragen können wir gemeinsam klären; für die erste Anfrage ist keine fertige Zeichnung erforderlich.
Wir können diese Konfigurationen und weitere gewünschte Polzahlen prüfen. Nennen Sie uns nach Möglichkeit Gegensteckverbinder, bestückte Positionen, Leitungsanforderungen und Menge. Die genauen Original- oder Alternativkomponenten sowie deren Verfügbarkeit werden im Angebot bestätigt.
Die originale JST-XH-Familie ist für Wire-to-Board-Verbindungen ausgelegt. Die hier gezeigten Inline-Stecker-Buchsen-Konfigurationen verwenden kompatible Alternativen. Eine Leiterplatten-Stiftleiste ist kein Inline-Kabelstecker, und zwei Buchsengehäuse bilden kein Gegensteckpaar. Senden Sie bei unklarer Schnittstelle Fotos beider Enden.
Wir können diese Optionen gemeinsam als Teil einer Kabelkonstruktion prüfen. Zeigen Sie, wo die Abzweige den Hauptstrang verlassen und welche Leitungen Schläuche, Schutzrohre oder Kennzeichnungen benötigen. Vor Festlegung des Aufbaus prüfen wir Bündeldurchmesser, Freiraum am Steckverbinder, verfügbaren Leitungsraum und Befestigungspunkte.
Wir können eine projektspezifische Zuordnung und einen anderen Steckverbinder am anderen Ende prüfen. Senden Sie die beiden Steckverbinderreferenzen oder Fotos sowie bekannte Verbindungen. Blickrichtung und Pin-zu-Pin-Zuordnung bestätigen wir vor der Musterfertigung.
Senden Sie zur Prüfung die Steckverbinderreferenzen von Batterie oder Gerät und die erforderliche Pinbelegung. Ein Suchbegriff wie 6S, ein passendes Gehäuse oder vertraute Leitungsfarben genügen nicht, um Zellanschlüsse oder Polarität festzulegen. Diese Angaben müssen bestätigt sein, bevor ein Muster mit dem Gerät verbunden wird.
Dies hängt von den ausgewählten Teilen, der Leitung, der Menge und dem Konfektionsaufwand ab. Nennen Sie uns Ihre erwartete Bestellmenge. Wir bestätigen Musterregelung, mögliche Gebühren, Mindestmenge und Zeitplan für diese Konfiguration; diese Seite legt weder eine allgemeingültige Mindestmenge noch ein Lieferversprechen fest.
Ein Ende, zwei Enden oder mehrere Abzweige – beginnen Sie mit einem Foto oder ein paar Zeilen zu Ihrem Projekt. Wir helfen, den Rest zu klären.
