Estudo de caso · Canadá · Fornecimento de chicotes GPS/AVL
Esclarecer ambiguidades de conector e pinagem num projeto de chicote GPS/AVL

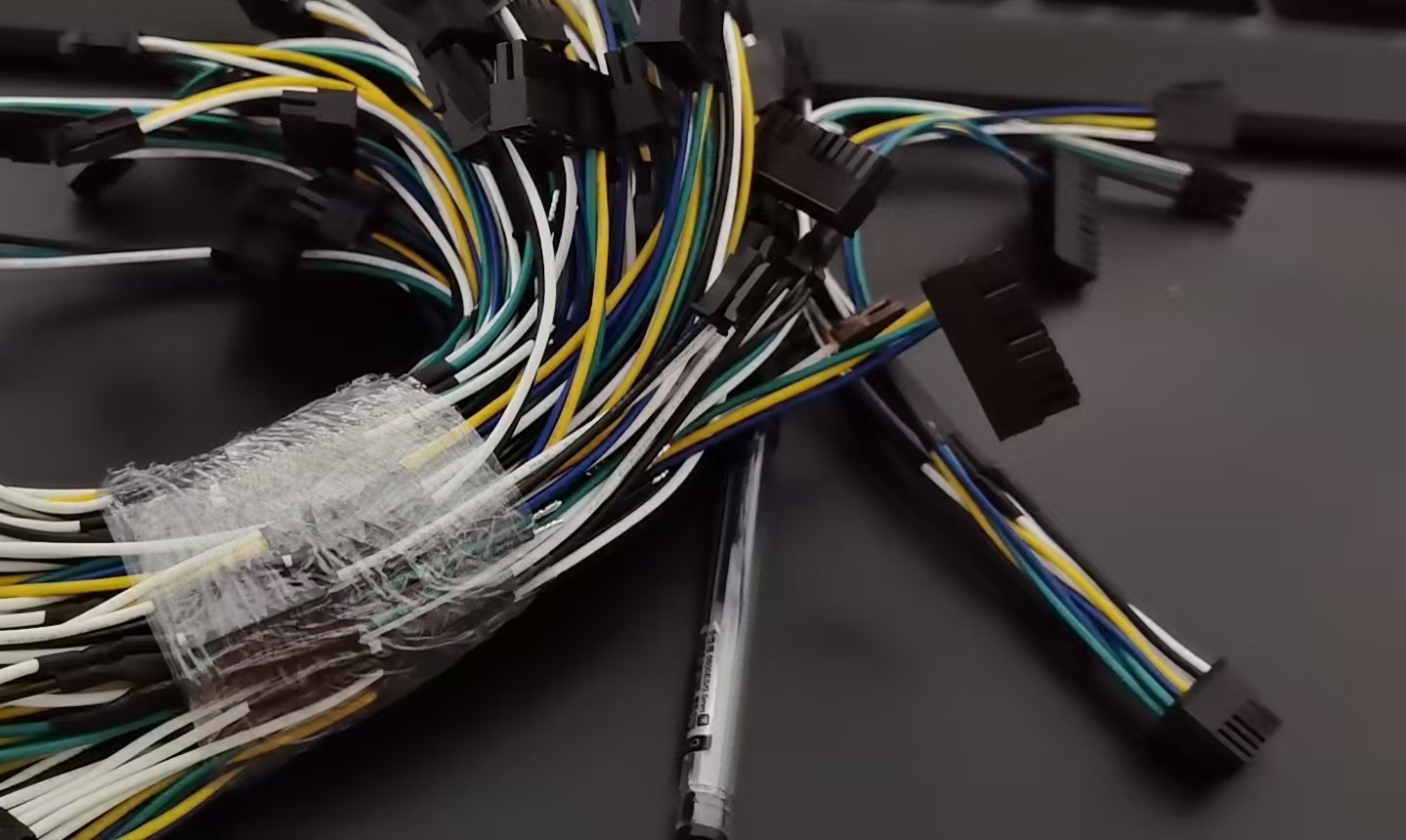

Um cliente canadiano do setor GPS/AVL contactou a Zeakka com desenhos, uma lista de materiais e imagens de referência para uma necessidade inicial de aproximadamente 20 chicotes. O objetivo era transformar esses elementos numa configuração acordada que um fornecedor pudesse orçamentar e produzir.
- Cliente
- Empresa canadiana do setor GPS/AVL
- Projeto inicial
- Encomenda de 20 chicotes; expedição confirmada
- Projeto separado
- 300 unidades de um modelo de chicote diferente; receção confirmada
- Papel da Zeakka
- Aprovisionamento, esclarecimento de especificações e coordenação de fornecedores
O material de referência apresentava uma divergência importante: a carcaça de conector apresentada para P4 era diferente do conector especificado na lista de materiais. Para resolver essa divergência, era também necessário definir claramente as posições dos fios. A Zeakka coordenou as questões, as opções dos fornecedores e as aprovações do cliente antes da expedição da encomenda de 20 unidades.
Partir da documentação do projeto e da quantidade
Os desenhos, a lista de materiais e as imagens de referência do cliente serviram de ponto de partida para o orçamento. Nas conversas com os fornecedores, compararam-se componentes de marca original com alternativas compatíveis sem marca e consideraram-se os diferentes limiares de quantidade associados às opções. Foi também preparado um orçamento separado para a necessidade de 20 unidades do cliente.
Isto permitiu ao cliente analisar as opções de fornecimento em função da quantidade prevista. O cliente aceitou o orçamento e os primeiros chicotes foram produzidos com as alternativas compatíveis sem marca acordadas. A seleção dos conectores e a configuração do chicote acabado ainda precisavam de esclarecimento: uma imagem de referência não podia definir todos os detalhes do conjunto.
Resolver uma contradição entre a lista de materiais e a imagem de referência
Durante o esclarecimento, verificou-se que a carcaça P4 na imagem de referência diferia do conector identificado na lista de materiais. Usar uma fonte sem verificar a outra teria mantido duas instruções contraditórias para a mesma interface.
A Zeakka comunicou a divergência ao cliente. O cliente confirmou que o conector correto era o especificado na lista de materiais. Essa resposta definiu qual documento do projeto deveria orientar a seleção do conector P4, sem deixar ao fornecedor a tarefa de deduzir da imagem a carcaça pretendida.
Registar as decisões sobre ligações e acabamento

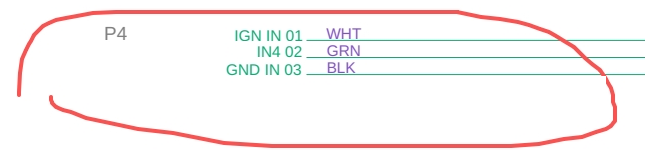

Após a alteração do conector, a Zeakka apresentou duas disposições de ligação P4 para análise do cliente. O cliente selecionou um desenho e confirmou explicitamente que a posição 1 deveria usar o fio branco. O desenho do projeto selecionado serviu de referência para as restantes posições dos fios.
A aprovação era específica deste projeto de chicote. Não deve ser interpretada como uma pinagem GPS/AVL universal nem como uma convenção de vista normalizada do fabricante do conector. Noutro conjunto, o conector, a orientação do desenho e as posições necessárias dos fios precisariam de confirmação própria.
A imagem de referência também mostrava um tubo transparente. A Zeakka perguntou se poderia ser substituído por tubo termorretrátil preto e o cliente aprovou a alteração. A seleção do conector, as posições dos fios e o aspeto do tubo foram, assim, tratados como decisões separadas, com uma resposta explícita para cada questão.
Não selecionada
Posição 1: fio preto

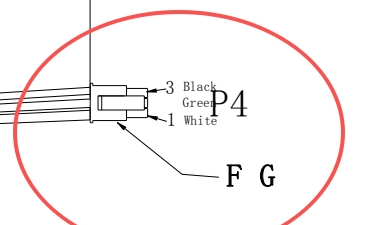

Disposição selecionada pelo cliente
Posição 1: fio branco
Excertos recortados dos dois desenhos discutidos por e-mail. Abra uma das imagens para examinar o traçado original. As legendas acima descrevem a decisão deste projeto, não uma pinagem universal de conector.
| Posição do projeto | Cor do fio |
|---|---|
| 1 | Branco |
| 2 | Verde |
| 3 | Preto |
Resumo textual do desenho selecionado; não é uma vista frontal do conector nem um registo de ensaio elétrico.
Esclarecer um modelo de chicote separado de 300 unidades
O mesmo cliente também iniciou um projeto de 300 unidades para um modelo de chicote diferente. O pedido inicial não especificava o calibre dos fios. A Zeakka solicitou esse dado em falta e o cliente confirmou 20 AWG antes de serem definidos os restantes detalhes de transporte e as condições comerciais.
Esta encomenda separada foi produzida com a opção acordada de componentes alternativos compatíveis sem marca, e está confirmada a receção das 300 unidades pelo cliente. Como se tratava de um modelo diferente, a quantidade não deve ser interpretada como uma repetição de produção do chicote inicial de 20 unidades.
Resultado do projeto
Para a encomenda inicial, a correspondência confirma a expedição de 20 chicotes após o acordo sobre o conector, as ligações e o tubo termorretrátil. Não comprova a receção pelo cliente nem a validação no equipamento dessa encomenda.
Para o modelo separado de 300 unidades, o resultado confirmado é a receção pelo cliente. Nos dois projetos, o contributo da Zeakka foi coordenar o aprovisionamento e a produção com os fornecedores, submetendo ao cliente as especificações contraditórias ou em falta para decisão.
